SIMATIC S7-200 SMART G2
经典迭代，焕新升级

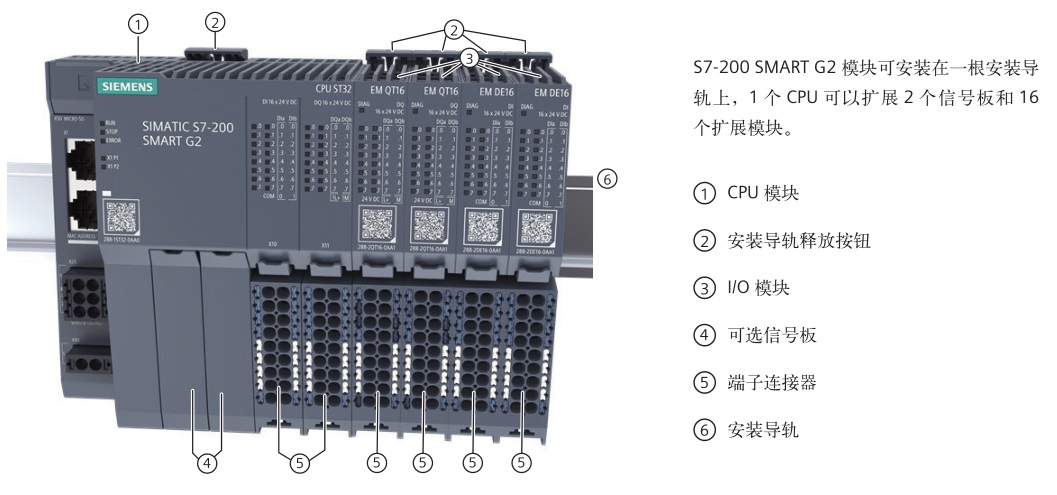

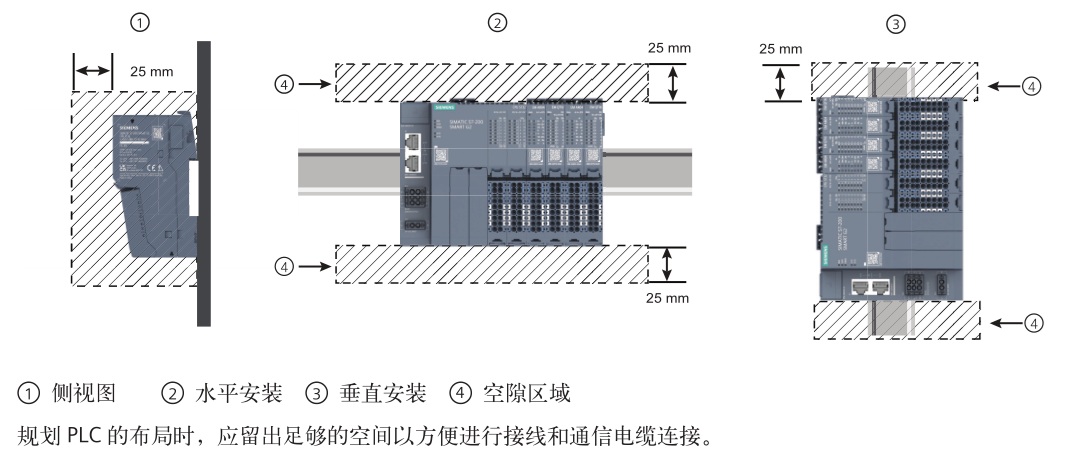

S7-200 SMART G2 系列是 S7-200 SMART 的第二代，在硬件架构设计方面大胆创新，采用刀片式设计，模块占用空间大
幅缩小，且采用直插式端子布局，简化了接线流程。系统部署更加灵活，能够满足各种场景自动化应用需求。
CPU 根据用户程序控制逻辑监视输入并更改输出状态，用户程序可以包含布尔逻辑、计数、定时、复杂数学运算以及与其
它智能设备的通信。S7-200 SMART G2 结构紧凑、组态灵活且具有功能强大的指令集，这些优势的组合使它成为控制各种
应用的完美解决方案。
产品亮点
轨迹
轨迹（Trace）能够帮助您直观且精确地捕获并追踪变量的变化。通过对这些数据的捕获、追踪和对比分析，
能够更有效地判断程序的运行状态。尤其对于肉眼难以察觉的瞬态数据变化，轨迹曲线提供了强大的监控
与分析能力。例如，在运动控制系统中，可用于对速度和位置变化的监控与分析；在通信过程中，可用于
对数据变化、完成位或错误位状态的监控与分析；以及对程序中上升沿或下降沿事件的监控与分析等多种
应用场景。
S7-200 SMART G2 支持装载 4 个轨迹组态，每个轨迹最多可以组态 32 个信号，每个轨迹最大32768组采
样点。

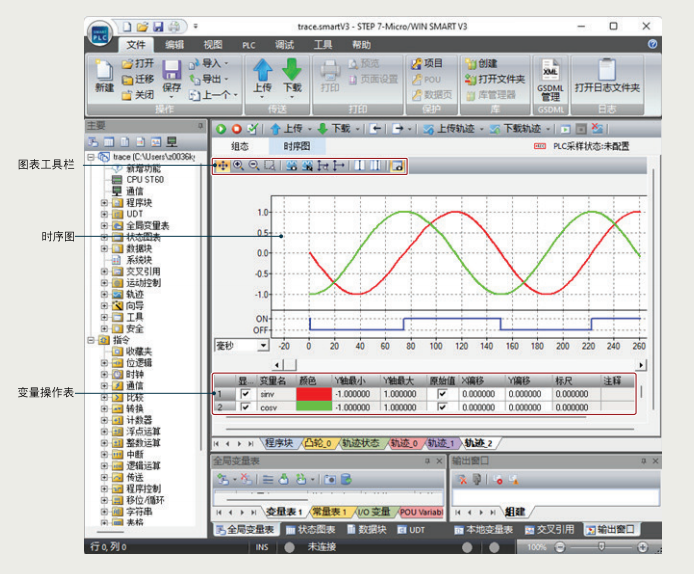

轨迹时序图界面

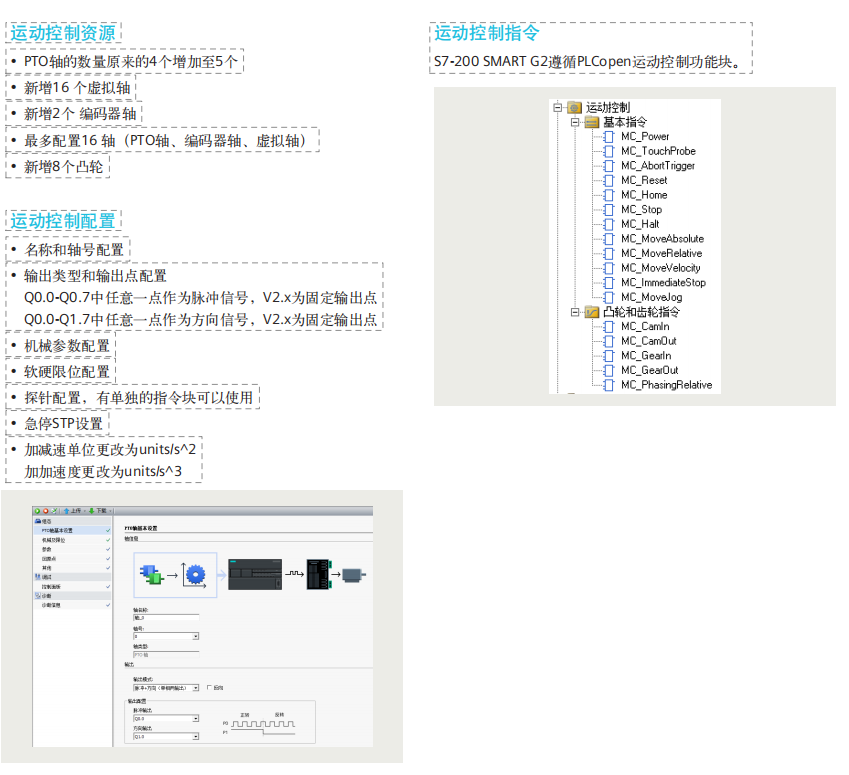

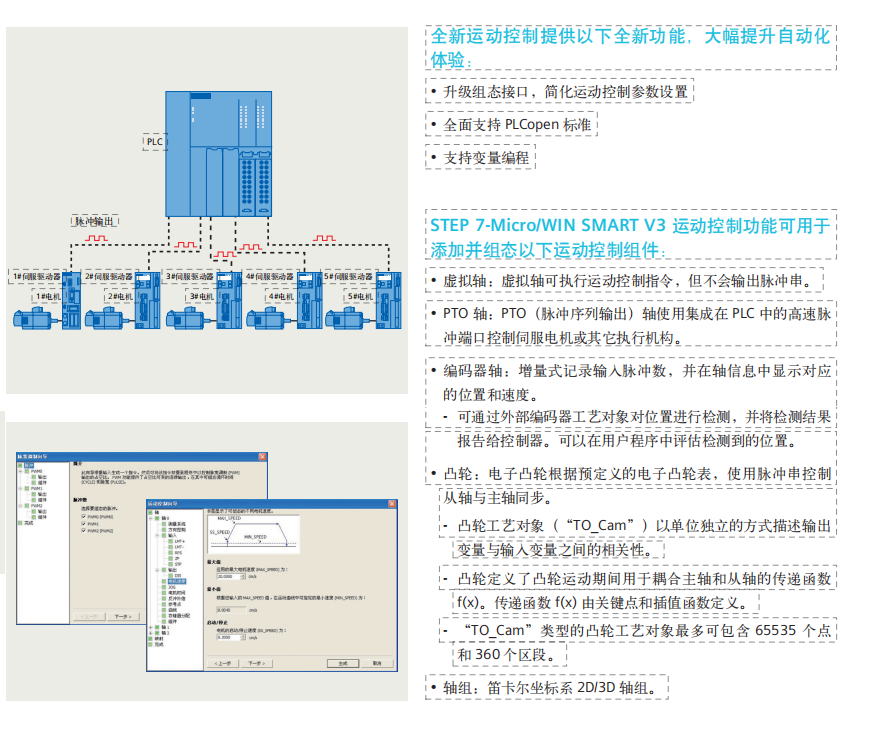

运动控制
S7-200 SMART G2 晶体管输出类型 CPU 模块本体最多提供 5 轴 200 KHz 高速脉冲输出，通过强大灵活的
设置向导可组态为 PWM 输出或全新的运动控制，为步进电机或伺服电机的速度和位置控制提供了统一的解
决方案。

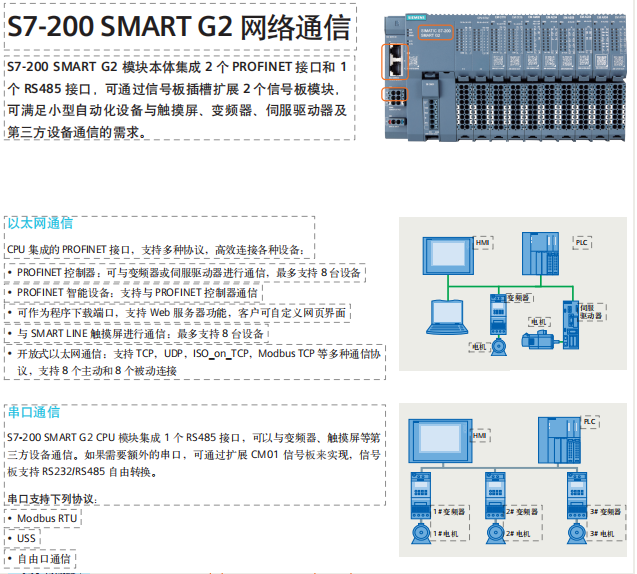

S7-200 SMART G2 使用集成的 PROFINET 接口，可利用通信的方式控制伺服驱动器，进一步减少设备间的
接线，缩短设备的响应时间，从而满足小型机械设备的定位需求。
S7-200 SMART G2 晶体管输出类型 CPU 模块本体最多提供 5 轴 200 KHz 高速脉冲输出，通过强大灵活的
设置向导可组态为 PWM 输出或全新的运动控制，为步进电机或伺服电机的速度和位置控制提供了统一的解
决方案。
S7-200 SMART G2 使用集成的 PROFINET 接口，可利用通信的方式控制伺服驱动器，进一步减少设备间的
接线，缩短设备的响应时间，从而满足小型机械设备的定位需求。

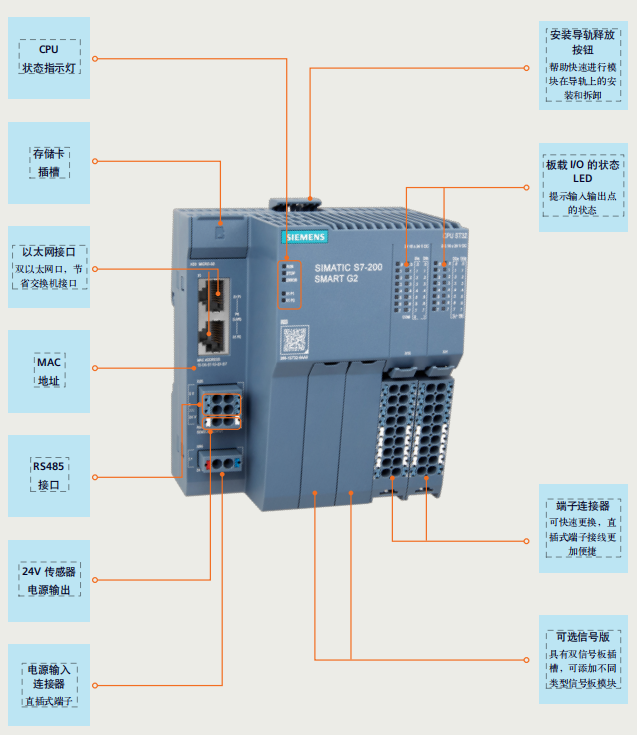

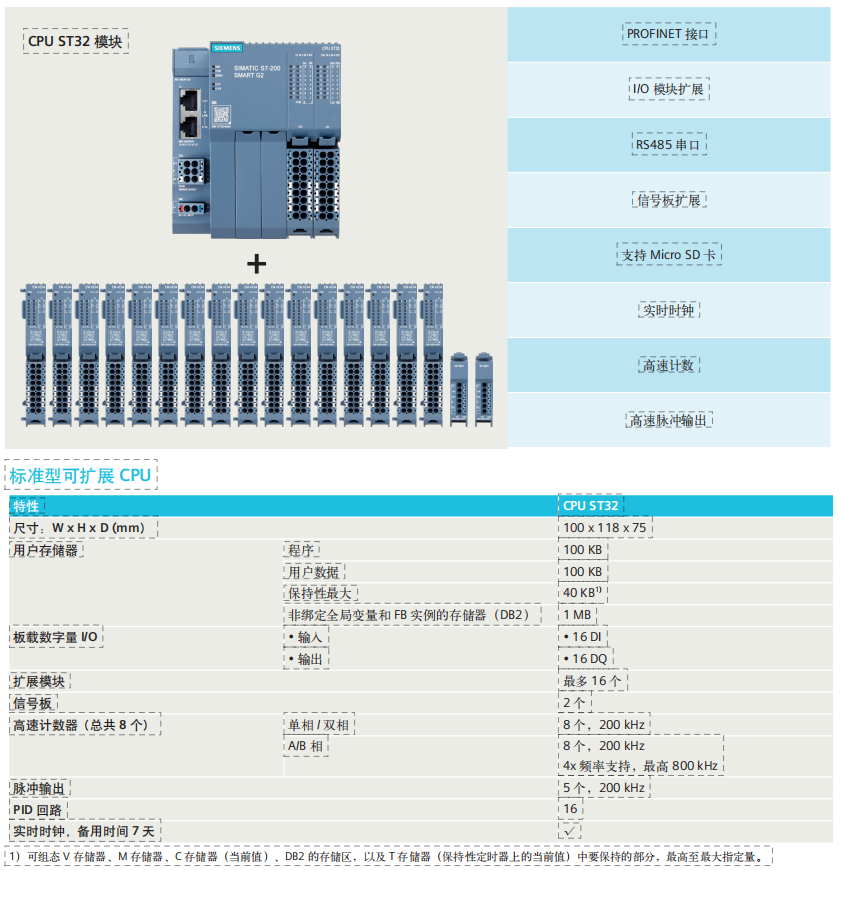

SIMATIC S7-200 SMART G2 CPU模块
CPU模块

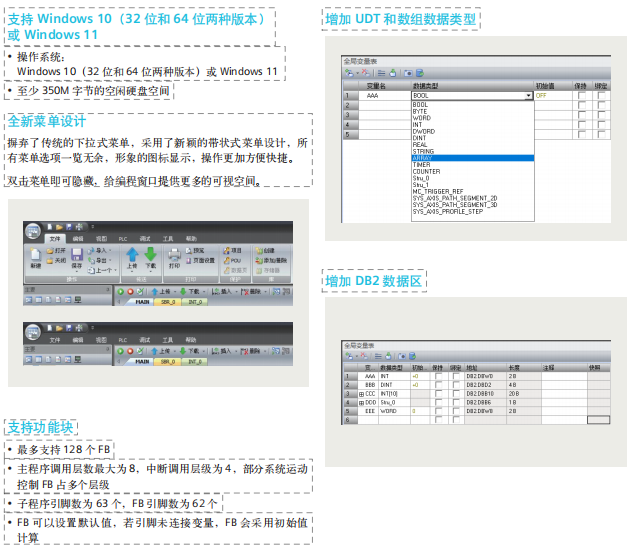

人性化软件，提升编程效率
STEP 7- Micro/WIN SMART V3.1是 SMART G2 的编程软件，能流畅运行在 Winodws 10 或
Windows 11 操作系统上，支持 LAD（梯形图），STL（语句表），FBD（功能块图）编程语言，
部分语言之间可以自由转换。更多的人性化设计使编程更容易上手，开发更高效。
SMART Web Editor 工具可以协助客户创建用户自定义 Web 页面项目，并将该项目下载到
Web 服务器中。

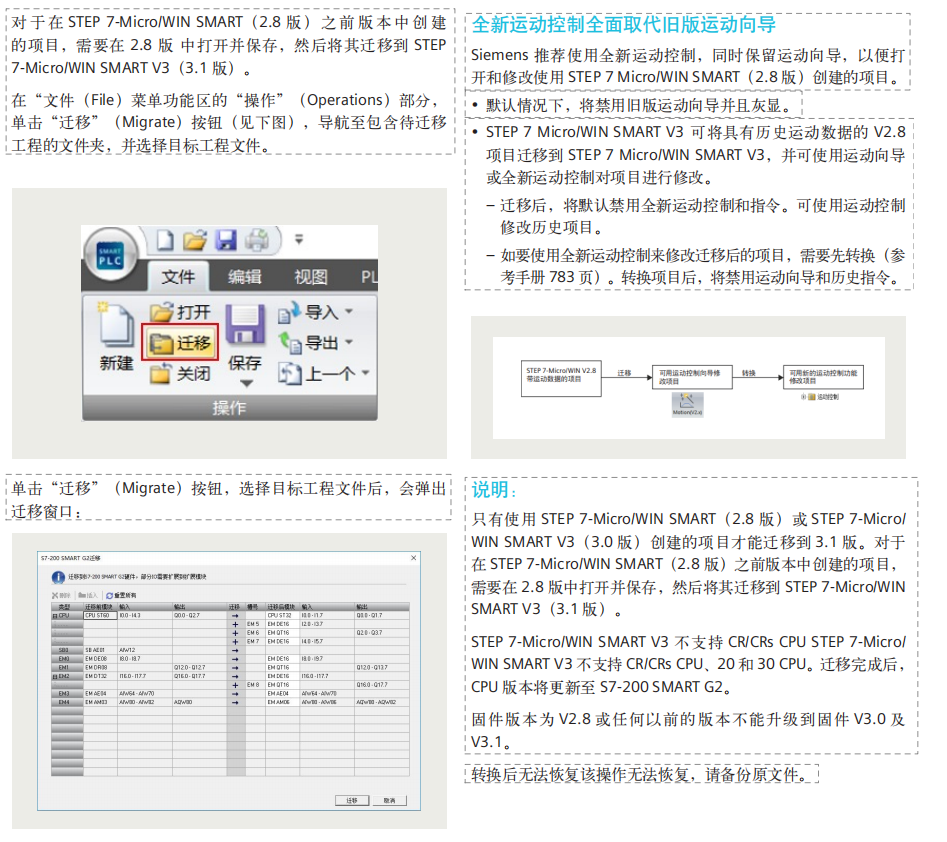

S7-200 SMART G2迁移
STEP 7-Micro/WIN SMART V3（3.1版）允许将STEP 7-Micro/WIN SMART（2.8版）或STEP
7-Micro/WIN SMART V3（3.0版）的工程及组态迁移至 S7-200 SMART G2系列。在迁移过程
中，原版本工程中所使用的CPU、信号板（SB）、扩展模块（EM）将自动被替换为S7-200
SMART G2 对应的CPU、信号板（SB）、扩展模块（EM）。如果在迁移后发现I/O点数不足，
系统会自动添加额外的S7-200 SMART G2扩展模块来补足所需的I/O容量。
