S7-200 SMART V3.0 可编程控制器

西门子公司一直致力于工业自动化技术的研发、推广及应用，在过去的近 180 年里，为 广大的工业客户带来了可靠高效的自动化产品，完善的自动化解决方案，提高了客户的 生产效率，增强了客户的市场竞争力。 西门子 SIMATIC 控制器系列是一个完整的产品组合，包括从基本的智能逻辑控制器 LOGO！以及 S7 系列高性能可编程控制器，再到基于 PC 的自动化控制系统。无论多么 严苛的要求，它都能根据具体应用需求及预算，灵活组合、定制，并一一满足。 SIMATIC S7-200 SMART 是西门子公司经过大量市场调研，为中国客户量身定制的一款 高性价比小型 PLC 产品。结合西门子 SINAMICS 驱动产品及 SIMATIC 人机界面产品， 以 S7-200 SMART 为核心的小型自动化解决方案将为中国客户创造更多的价值。

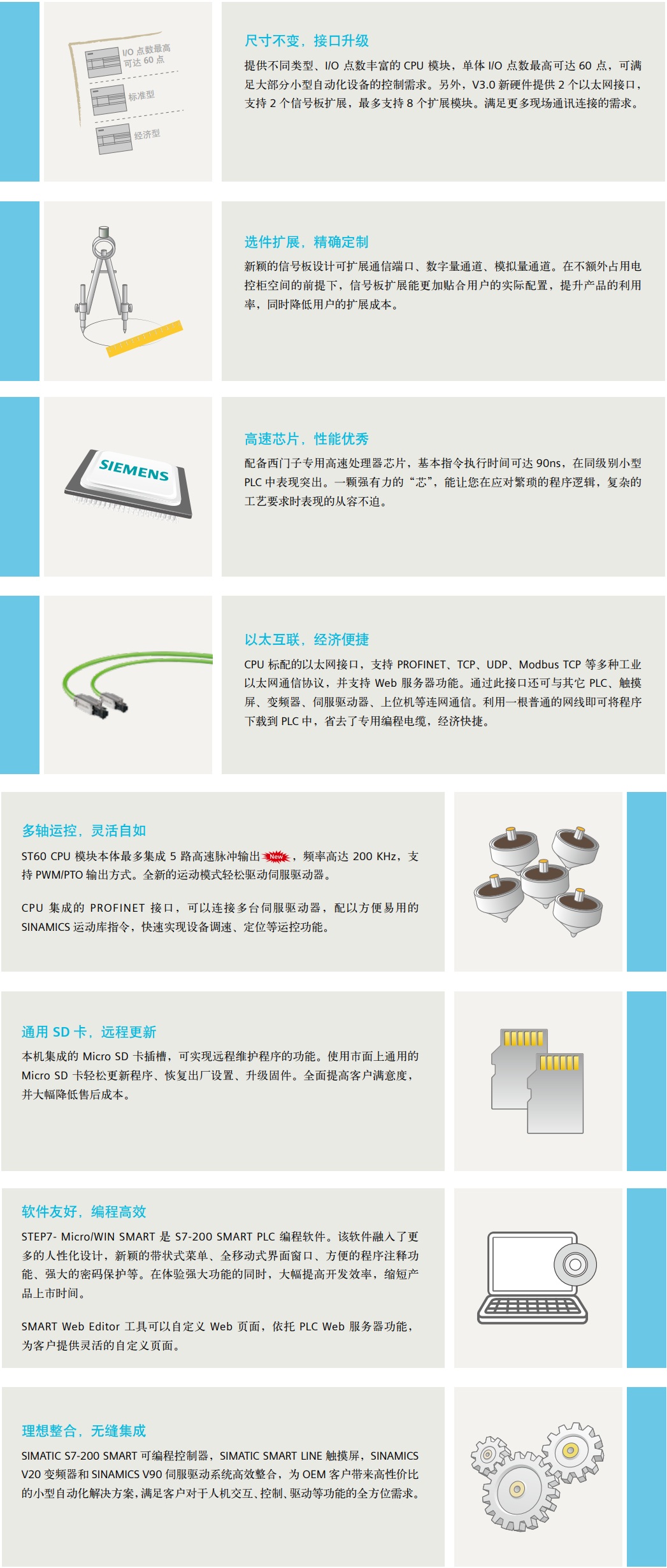

SIMATIC S7-200 SMART V3.0 产品亮点

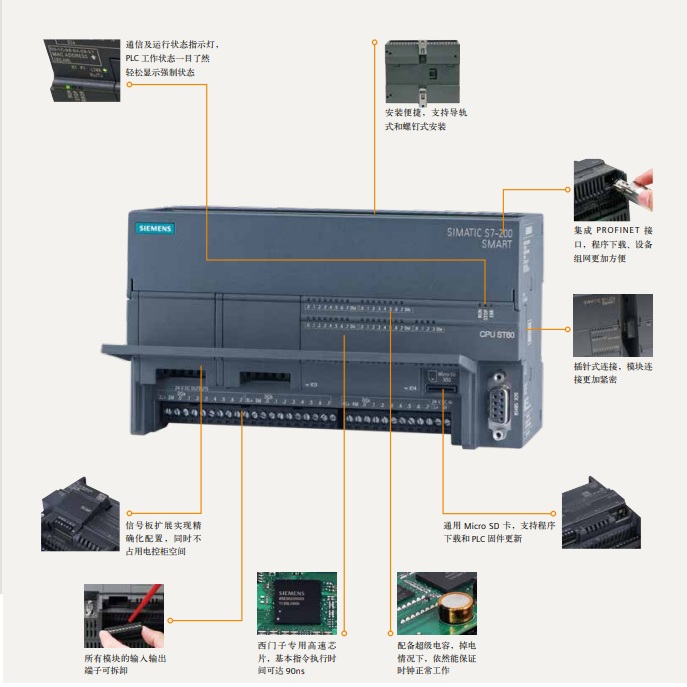

SR/ST CPU 模块

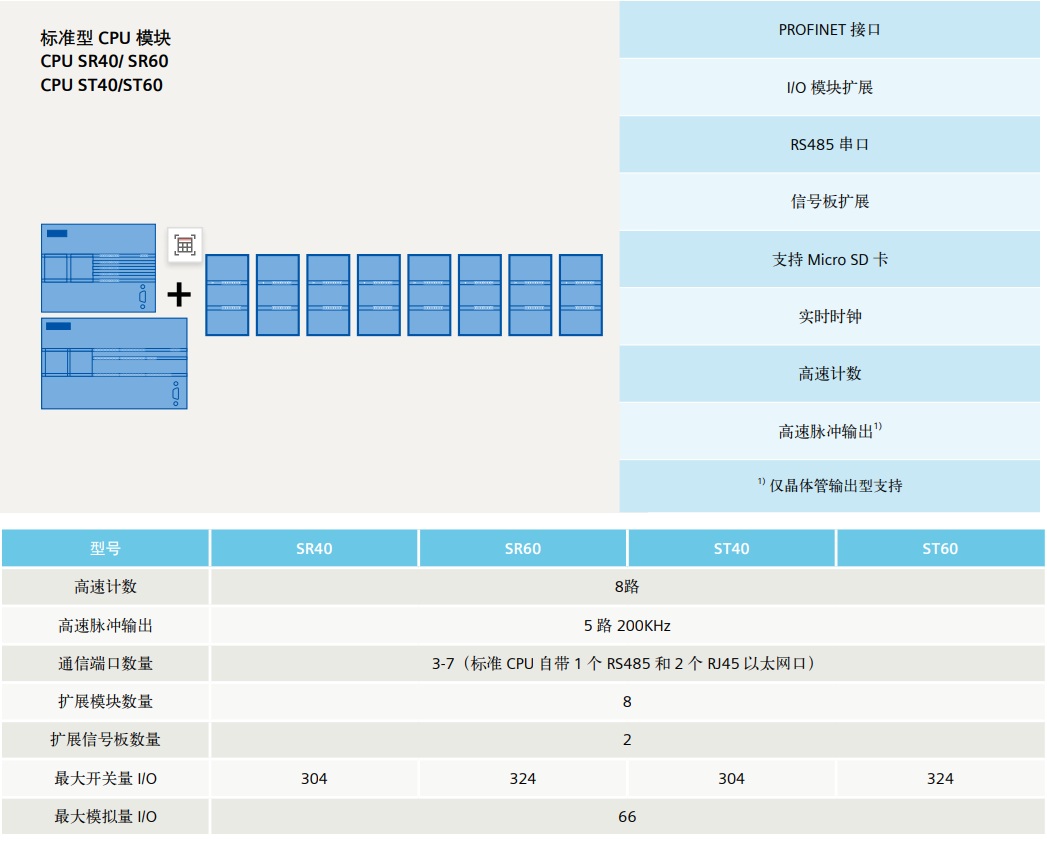

 全新 S7-200 SMART CPU V3.0 模块，可全方位满足不同行业、不同客户、不同设备的各种需 求。SR/ST 标准型 CPU 可扩展 8 个扩展模块和 2 个信号板，适用于 I/O 点数较多，逻辑控制较 为复杂的应用。

SR/ST CPU 模块

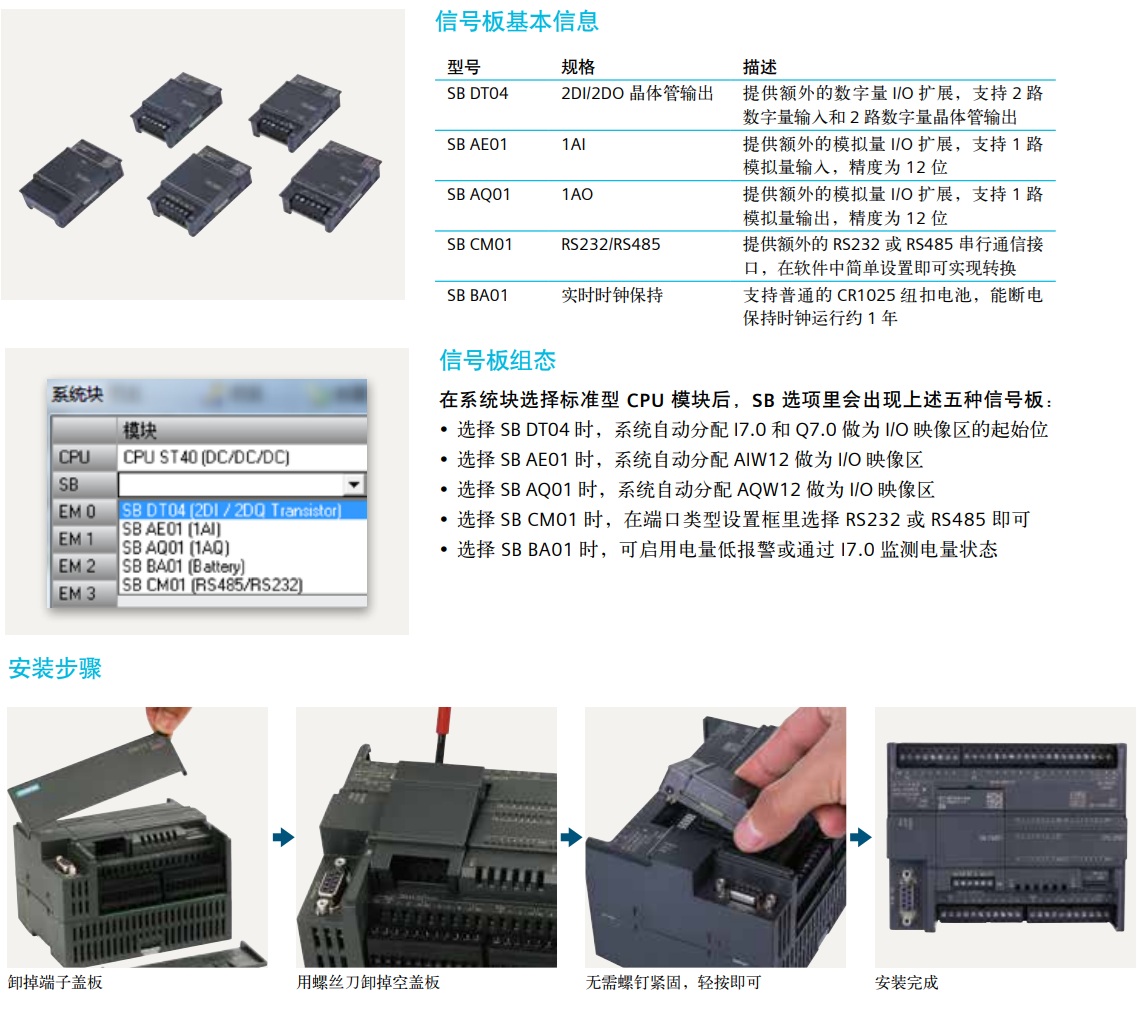

信号板

信号板直接安装在 SR/ST CPU 本体正面，无需占用电控柜空间，安装、拆卸方便快捷。对于 少量 I/O 点数扩展及更多通信端口需求，全新设计的信号板能提供更经济、灵活的解决方案。

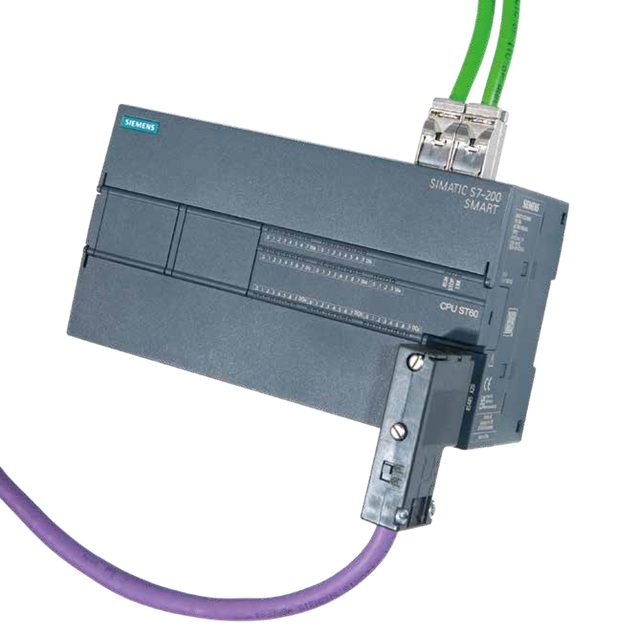

SR/ST CPU 网络通信

S7-200 SMART SR/ST CPU V3.0 模块本体集成 2 个 PROFINET 接口和 1 个 RS485 接口，通过扩展 CM01 信号板 或者 EM DP01 模块，其通信端口数量最多可增至 7 个，可 满足小型自动化设备与触摸屏、变频器、伺服驱动器及第三 方设备通信的需求。

以太网通信

SR/ST CPU 集成的 PROFINET 接口，支持多种协议，高效连接各种设备： • PROFINET 控制器：可与变频器或伺服驱动器进行通信，最多支持 8 台设备 • PROFINET 智能设备：支持与 PROFINET 控制器通信 • 可作为程序下载端口，支持 Web 服务器功能，客户可自定义网页界面 • 与 SMART LINE 触摸屏进行通信：最多支持 8 台设备 • 开放式以太网通信：支持 TCP，UDP，ISO_on_TCP，Modbus TCP 等多种通信协 议，支持 8 个主动和 8 个被动连接

PROFIBUS 通信

使用 EM DP01 扩展模块可以将 S7-200 SMART SR/ST CPU 做为 PROFIBUS-DP 从站 连接到 PROFIBUS 通信网络。通过模块上的旋转开关可以设置 PROFIBUS-DP 从站地 址。该模块支持 9600 波特到 12M 波特之间的任一 PROFIBUS 波特率，最大允许 244 输入字节和 244 输出字节。 支持下列协议： • MPI 从站 • PROFIBUS-DP 从站

串口通信

S7-200 SMART CPU 模块均集成 1 个 RS485 接口，可以与变频器、触摸屏等第三方 设备通信。如果需要额外的串口，可通过扩展 CM01 信号板来实现，信号板支持 RS232/RS485 自由转换。 串口支持下列协议： • Modbus RTU • USS • 自由口通信

与上位机的通信

通过 PC Access SMART，操作人员可以轻松通过上位机读取 S7-200 SMART 的数 据，从而实现设备监控或者进行数据存档管理。 注：（PC Access SMART 是 S7-200 SMART 与上位机通信的 OPC 软件）

运动控制

S7-200 SMART 晶体管输出类型 CPU 模块本体最多提供 5 轴 200 KHz 高速脉冲输出 ，通 过强大灵活的设置向导可组态为 PWM 输出或全新的运动控制，为步进电机或伺服电机的速度 和位置控制提供了统一的解决方案。 S7-200 SMART SR/ST CPU 使用集成的 PROFINET 接口，可利用通信的方式控制伺服驱动器， 进一步减少设备间的接线，缩短设备的响应时间，从而满足小型机械设备的定位需求。
