SIMATIC S7-1200 G2可编程控制器

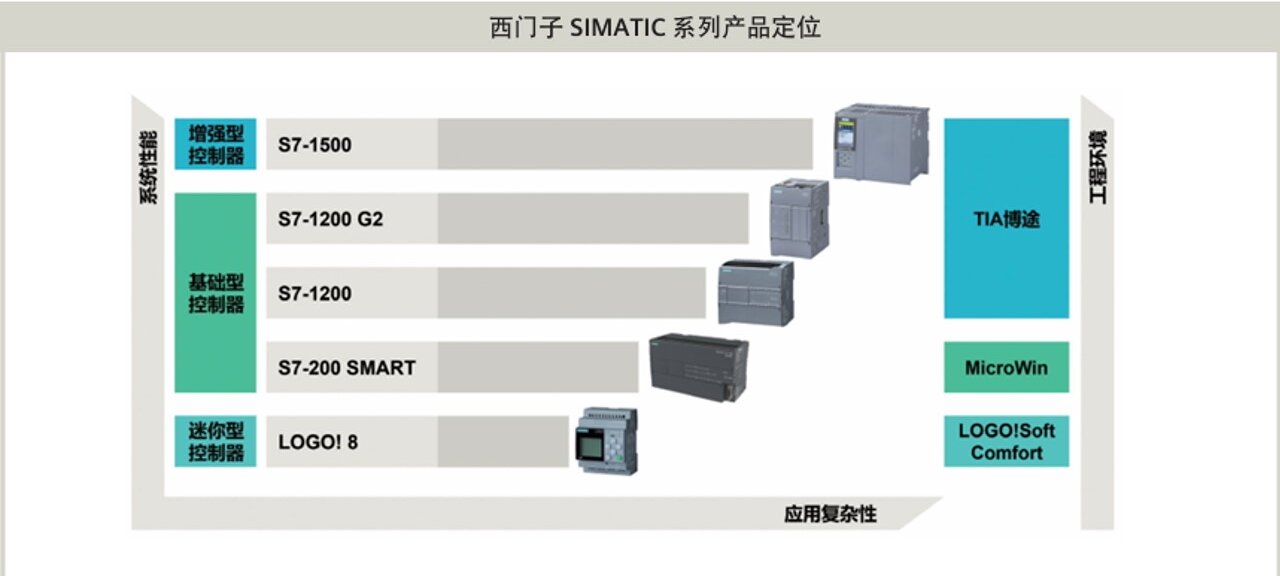

西门子控制器系列是一个完整的产品组合，包括从高性能可编 程逻辑控制器的迷你控制器LOGO!到基于PC的控制器，无论 多么苛刻的要求，它都能满足要求——根据具体应用及成本需 求，灵活组合、定制（系列化的控制器家族产品满足您的不同 应用及需求）。

SIMATIC S7-1200 G2 可编程控制器能够灵活满足中小型自动化 的系统需求。在研发过程中充分考虑了自动化系统、控制器、 人机界面和软件的无缝整合和高效协同的需求。SIMATIC S7 1200 系列自2009年问世，推动了基础型可编程控制器的发展。 为了进一步标志着西门子在原有产品系列基础上拓展了产品版 图，代表了小型可编程控制器的发展方向，西门子也将一如既 往开拓创新，引领自动化潮流。

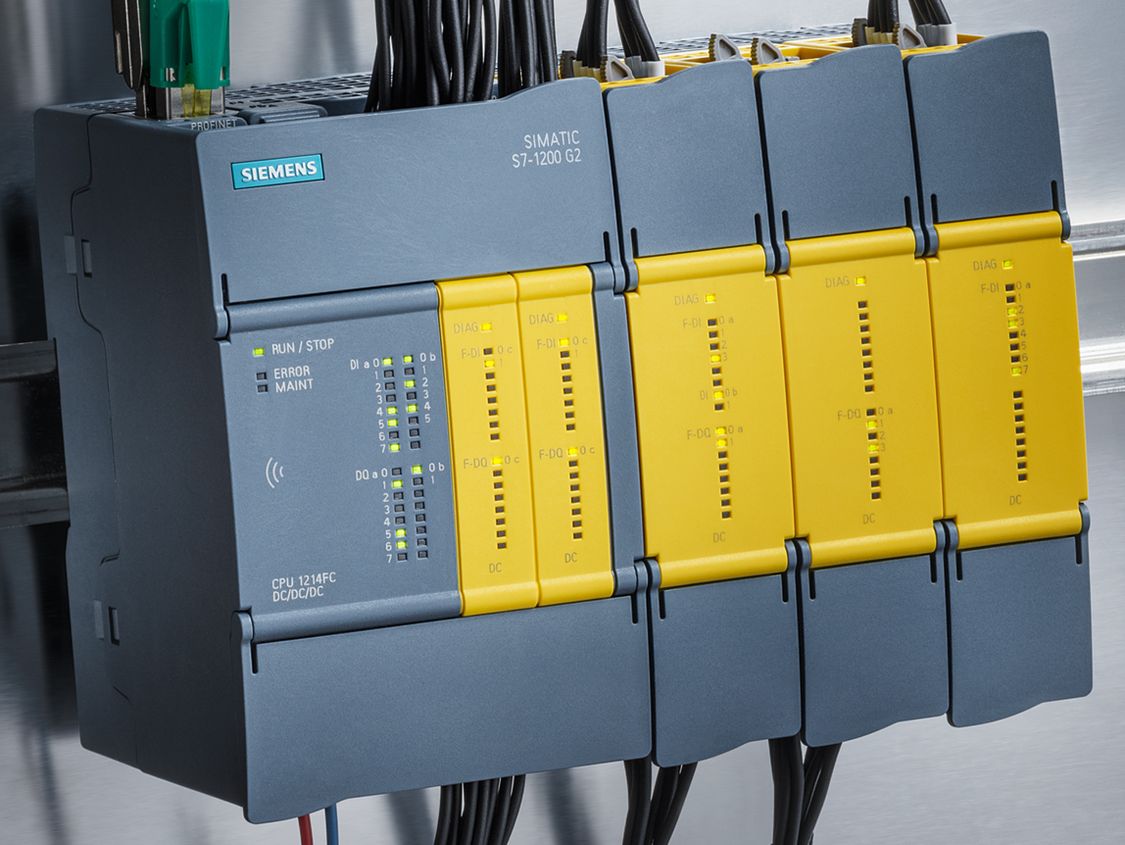

SIMATIC S7-1200 G2 SIMATIC S7-1200 G2 具有集成 PROFINET 接口、强大的工艺功 能和灵活的可扩展性等特点，为各种工艺任务提供了简单的通 信和有效的解决方案，尤其满足多种应用中完全不同的自动化 需求。

S7-1200 G2 外形及安装 :

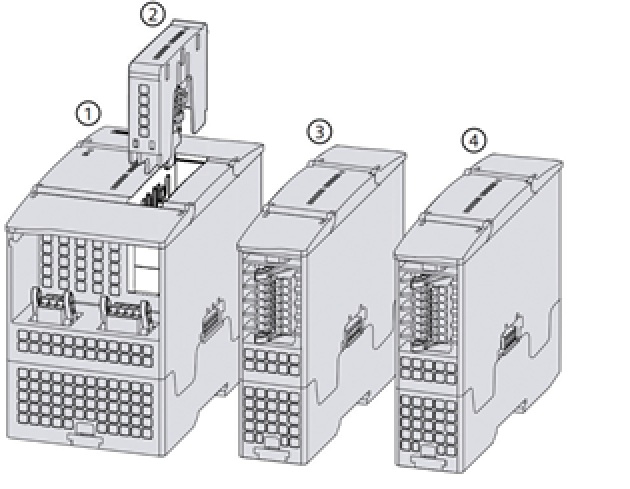

灵活简易的安装 与第一代硬件相同，所有的 SIMATIC S7-1200 G2 硬件都具有内 置安装夹，能够方便地安装在一个标准 35 mm DIN 导轨上。这 些内置的安装夹可以咬合到某个伸出位置，以便在需要进行背 板悬挂安装时提供安装孔。同时 SIMATIC S7-1200 G2 硬件可以 选择水平或竖直安装，为用户在众多应用场合的安装提供了灵 活性。 与第一代硬件不同，G2 的所有通信模块和信号模块均安装在 CPU 的右侧。用户可以将通信模块连接到 CPU 或另一个通信模 块。在安装任何信号模块之前，需先连接所有通信模块。信号 模块可以连接到 CPU、通信模块或另一个信号模块右侧。安装时， 对齐模块的柱脚与 CPU 或模块的孔，用力压入，直到柱脚卡入 到位即可。

S7-1200 G2 外形及安装

可拆卸的端子 所有 S7-1200 G2 设备均提供可拆卸的端子块连接器，确保了一 次性接线可能性，除此之外也简化了硬件组件的更换过程。同 时 G2 采用了全新的端子块连接器设计，在 CPU 和模块中采用 直插式端子接线方式和杠杆式锁扣，极大简化了接线过程，使 拆卸和安装过程更加方便。

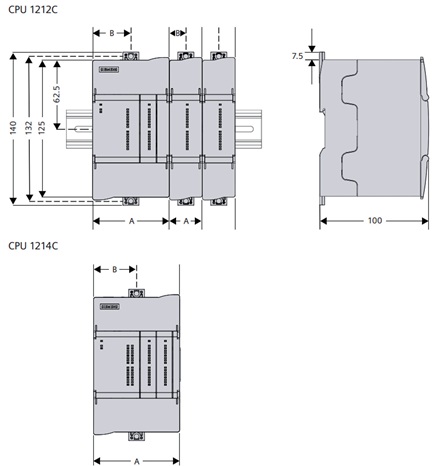

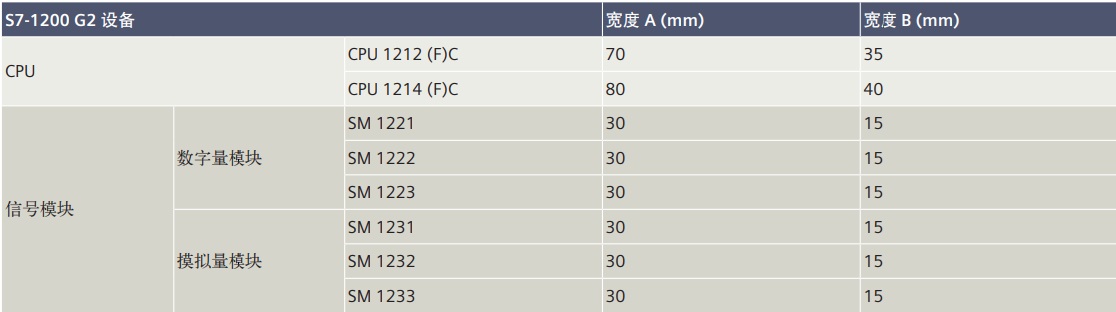

紧凑的结构 S7-1200 G2 在硬件设计上进行优化，通过减少 G2 在 DIN 导 轨上占用的空间，从而允许在同一导轨上安装更多的设备或模 块。例如，CPU 1212 C 宽度仅有 70mm，CPU 1214C 宽度仅有 80mm，信号模块的宽度更是减少至 30mm。整个系统会更加 紧凑，为用户在安装过程中提供更高的效率和灵活性。

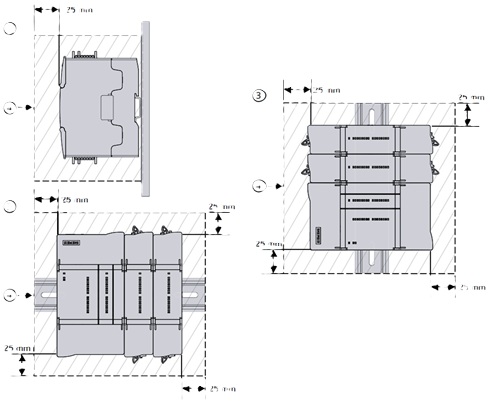

规划安装时，务必注意以下指导原则： • 将设备与热源、高电压和电气噪声隔离 • 预留足够的间隙以便设备冷却和布线。设备的设计依赖自然 对流冷却，请在系统的上方、下方和两侧至少留出 25 mm 的 间隙。同时，在模块的正面与外壳内侧之间至少留出 25 mm 的深度 有关安装的具体要求和指导原则，请参考《S7-1200 G2 系统 手册》

故障安全

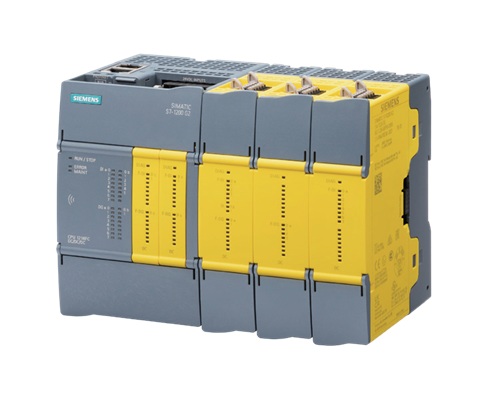

S7-1200 G2 故障安全型 CPU 是 G2 家族中的一员， 用于有功能 安全要求的应用场合，它除了拥有标准型 S7-1200 G2 所有特点 外，还集成了故障安全功能，可支持到 SIL3 / Cat.4 / PL e 安全 完整性等级，符合 IEC 61508、IEC 62061、ISO 13849-1、 GB 20438、GB 20830 等国际和国内安全标准。S7-1200 G2 故障 安全版本将安全技术轻松地和标准自动化合二为一，无缝地集 成在一起。 目前 S7-1200 G2 故障安全系列包含以下产品： • CPU 1212 FC DC/DC/DC、CPU 1212 FC DC/DC/RLY • CPU 1214 FC DC/DC/DC、CPU 1214 FC DC/DC/RLY

运动控制

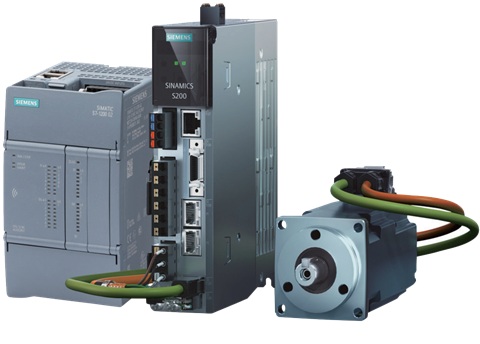

• S7-1200 G2 在运动控制上的调整 S7-1200 G2 运动控制相较于 S7-1200 第一代有所调整。S7- 1200 G2 CPU 引入了与 S7-1500/S7-1500T 相同的运动控制架 构，基于 Profinet IO 协议，并采用了面向工艺对象的控制方法。 覆盖了从单轴控制、同步轴控制到简单的运动学控制的更复杂、 多元的运动控制场景，同时也实现了更高效、便捷的从基本控 制器到高级控制器的功能扩展路径。其中工艺对象（TO）代表 运动控制的控制元素，例如位置轴或输出凸轮。TO 在用户程 序和物理设备之间建立逻辑关系，并通过允许参数设置（例如 设置加速度、 减速度和加加速度等限制）来定义运动曲线。

可以使用以下概念通过 S7-1200 G2 CPU 实现运动控制： - 工艺对象（TO）充当驱动器的链接并允许组态动态行为 - 用户使用运动控制指令控制每个工艺对象 - 组织块以结构化的方式执行用户程序的运动控制指令 CPU 为创建的工艺对象（TO）提供特定数量的运动资源，即 运动资源池，其中包含两个池，一个用于运动控制，另一个 用于扩展运动控制。创建运动控制 TO 时，该 TO 将从资源池 中提取资源。S7-1200 G2 CPU 总共支持 800 个运动资源加上 40 个扩展运动控制资源。

NFC（近场通信）

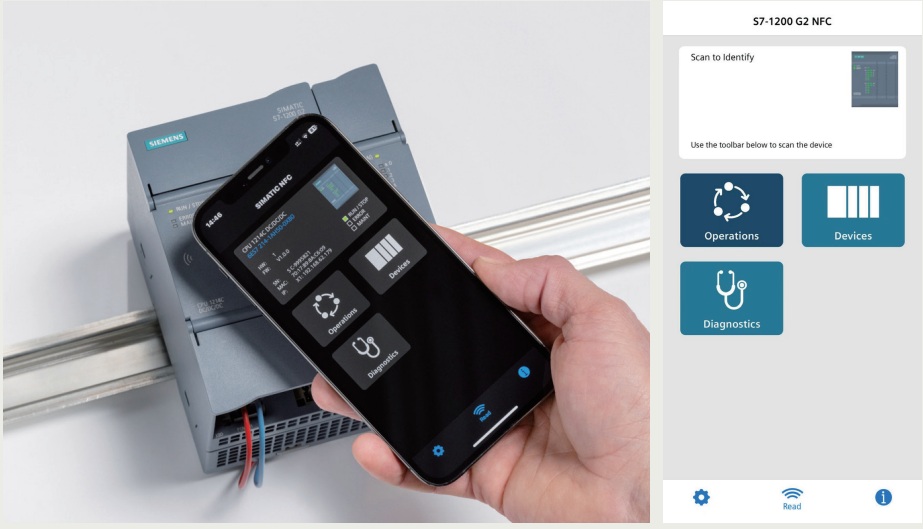

S7-1200 G2 能够通过为其定制的 NFC 应用程序，配合 CPU 内 嵌入的 NFC 标签，利用近场通信技术来轻松访问 S7-1200 G2 系统。用户可在 Apple Store 中下载该应用程序“ S7-1200 G2 NFC”。 使用时，打开上述应用程序，将手机触碰 S7-1200 G2 CPU 的前面板，即可更改 CPU 的操作模式、查看连接到 CPU 的 设备的详细信息以及读取诊断信息等。此 S7-1200 G2 NFC 应用 程序将您的手机变成一个迷你人机界面（HMI）。此功能可在 TIA 博途中启用或禁用，并可根据数据安全方面需求，对用户权 限进行相应的配置。

主要功能一览：

• 读取连接设备的型号、序列号、IP 地址、硬件和固件版本

• 更改 CPU 的操作模式（运行 / 停止）

• 更改 CPU 的 IP 地址

• 复位 CPU 的内存

• 监控 CPU 的扫描时间

• 检查 CPU 的内存使用情况

• 写入当前时间到 CPU

• 读取 CPU 及其连接设备的诊断信息

• 通过超链接访问西门子支持网站，在那里您可以找到所有连 接设备的手册、证书、固件更新和技术信息
