描述

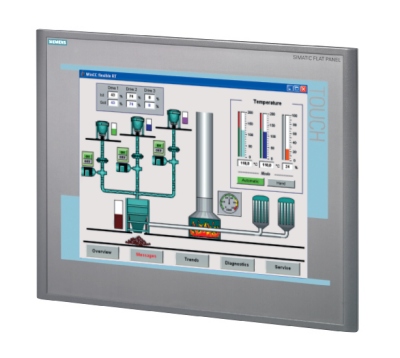

SIMATIC 平板监视器是具有高亮度 TFT 显示屏的完全工业化的 LCD 监视器，可以连接至任何 SIMATIC PC 和几乎所有标准 PC。TFT LCD 受抗划伤、防反射的无机玻璃屏幕保护，还可以安装可选触摸感应器，以用于直接过程监控。对于显示屏大小为 12 英寸和 15 英寸的显示器，还可以连接至具有薄膜键盘的设备

亮点：

标准型

• 具有大视角的高亮度 TFT 显示屏

• 可以纯粹用作显示屏，或者与可选触摸式屏幕一起使用

• 与计算单元的最大距离为 5 m

• VGA 和 DVI-D 接口

• 24V 和 120/240V 电源

• 适合安装在机器、控制机柜、控制台和门架中，或者安装在 19 英寸的机架中

• 防护等级为 IP65/NEMA 4（安装时的正面）

• 运行时的振动荷载为 1 g

• 运行时的冲击荷载为 5 g

扩展型的其它功能

• 与计算单元的最大距离为 30 m

• 设备背面有 2 个 USB 接口

• 可将背景灯调暗

• 混合式电源：24V（直流）和 100-240V（交流）

• 船舶制造资质

• 在控制台中的可能安装倾角可扩展至 70°

设备型：

SIMATIC 平板 12 英寸/12 英寸触摸屏

• 12.1 英寸 TFT 彩色显示屏，800 x 600 像素

• 安装尺寸：368 x 290 x 49 mm（宽 x 高 x 深）

• 前面板尺寸：400 x 310 mm（宽 x 高）

SIMATIC 平板 15 英寸/15 英寸触摸屏

• 15.1 英寸 TFT 彩色显示屏，1024 x 768 像素

• 安装尺寸：450 x 290 x 51 mm（宽 x 高 x 深）

• 前面板尺寸：483 x 310 mm（宽 x 高）

SIMATIC 平板 17 英寸/17 英寸触摸屏

• 17.1 英寸 TFT 彩色显示屏，1280 x 1024 像素

• 安装尺寸：450 x 380 x 53 mm（宽 x 高 x 深）

• 前面板尺寸：483 x 400 mm（宽 x 高）

SIMATIC 平板 19 英寸/19 英寸触摸屏

• 19.1 英寸 TFT 彩色显示屏，1280 x 1024 像素

• 安装尺寸：450 x 380 x 53 mm（宽 x 高 x 深）

• 前面板尺寸：483 x 400 mm（宽 x 高）

SIMATIC 平板 12 英寸按键

• 分辨率：800 x 600 像素

• 安装尺寸：450 x 290 x 49 mm（宽 x 高 x 深）

• 前面板尺寸：483 x 310 mm（宽 x 高）

• 36 个功能键

SIMATIC 平板 15 英寸按键

• 分辨率：1024 x 768 像素

• 安装尺寸：450 x 321 x 49 mm（宽 x 高 x 深）

• 前面板尺寸：483 x 355 mm（宽 x 高）

• 36 个功能键
