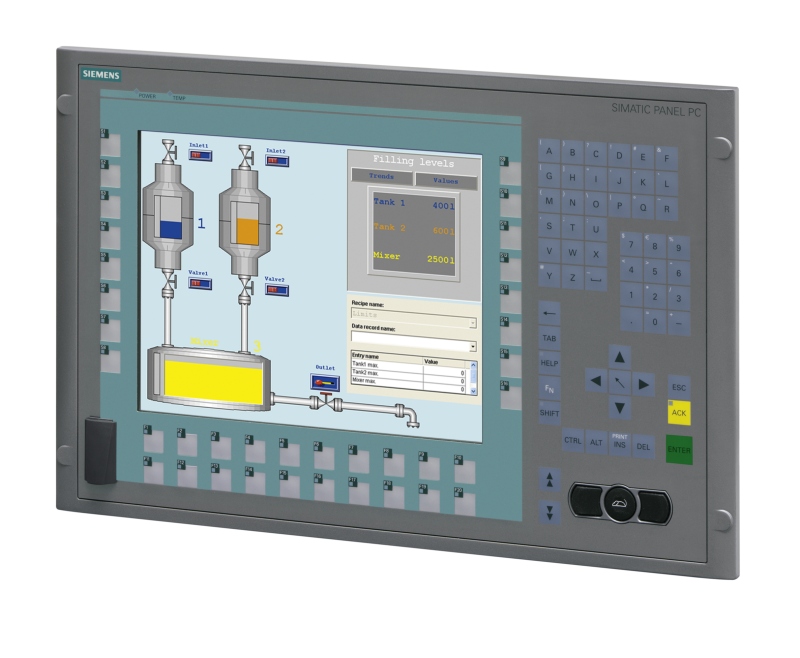

高紧凑却高性能的工业 PC，采用了嵌入式技术，操作装置多样。HMI IPC477C 现已有嵌入式 PC 系统版本，预装了可视化软件 WinCC flexible 和（或）软件 PLC WinAC RTX。

近来，用户另可选择购买 WinCC 单用户站或 WinCC 标准客户机的全套设备。基于 HMI IPC477C，还配备一个全封闭的 IP65 HMI 设备用于直接安装在支撑臂或底座上。IP65 防护等级的设备现已推出15“ 和 19“触摸屏。

应用领域

SIMATIC HMI IPC477C 设计直接用在机器上，满足了应用所需的坚固性与最高可靠性，并同时满足了 PC 的高性能和高开放度。

由于其极小的安装深度，它还可以用在空间受限的应用中。

优点

• 嵌入式平台的可靠性

• 坚固的铸铝外壳

• 高电磁兼容性，抗冲击、抗振动

• 在积极营销结束后 5 年内仍确保可提供备件

• 全球服务中心（性能不佳时可以更换其他派生产品）

• 提供符合 RoHS 指令的环境兼容设备

设计和功能

新产品 SIMATIC HMI IPC477C 可以配备最高到英特尔酷睿 2 双核的节能处理器，以及最新的数据存储技术。节省空间、无风扇设备适用于通讯任务、测量和开环/闭环控制，以及操作员控制和可视化。由于后面板到前面板的尺寸只有 61 毫米，Simatic HMI IPC477C 平板 PC 的安装深度比其上代产品平板 PC 447B 小了 20%，而且具备了 100% 的安装兼容性。

Windows Embedded Standard 2009 嵌入式操作系统安装在 CF 卡上，保证了 PC 机的开放性，同时又确保了嵌入式系统的坚固性。

不带有硬盘和风扇，意味着 HMI IPC477C 便于维修而且免维护。非易失性数据存储器可以确保在发生电源故障时过程中数据不丢失。第二个 CF 卡槽可以从外部接触到，例如便于独立的数据归档。通过强化杀毒和阻止未授权程序修改的保护，增加了可用性。

根据所需的通讯环境，IPC477C 可以配备 PROFIBUS 接口或者 3 端口的 PRIFINET 接口。<br/>基于 HMI IPC477C，还配备一个全封闭的 HMI 设备用于直接安装在支撑臂或底座上。IP65 防护等级的设备现已推出15"和19" 触摸屏。

前面板派生产品：

• 12,1" TFT- 彩色显示触摸屏
  分辨率：800 x 600 像素
  安装尺寸：368 x 290 x 61 mm（宽 x 高 x 深）
  前面板的尺寸:400 x 310 mm（宽 x 高）

• 15,1" TFT- 彩色显示触摸屏
  分辨率：1024 x 768 像素
  安装尺寸：450 x 290 x 65 mm（宽 x 高 x 深）
  前面板的尺寸:483 x 310 mm （宽x 高）

• 19,1" TFT- 彩色显示触摸屏
  分辨率：1280 x 1024 像素
  安装尺寸：450 x 380 x 68 mm（宽 x 高 x 深）
  前面板的尺寸:483 x 400 mm （宽x 高）

• 12,1" TFT- 彩色显示按键
  分辨率：800 x 600 像素36个功能键
  安装尺寸：450 x 290 x 61 mm（宽 x 高 x 深）
  前面板的尺寸:483 x 310 mm （宽x 高）

• 15,1" TFT- 彩色显示按键
  分辨率：1024 x 768 像素36个功能键
  安装尺寸：450 x 321 x 65 mm（宽 x 高 x 深）
  前面板的尺寸:483 x 355 mm （宽x 高）
