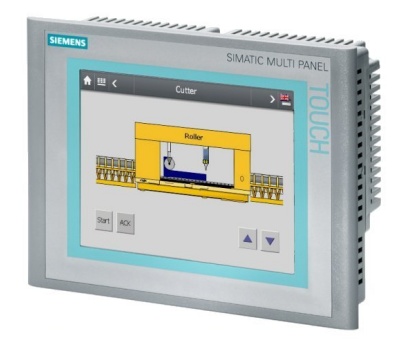

Multi Panels 系列170 - SIMATIC MP 177
6英寸Multi Panels 与TFTcolor显示和触摸操作
说明
Multi Panels MP 177代表输入多功能平台类的这个入口。 它基于Windows CE，结合了操作员面板的坚固性和PC的灵活性
应用范围
Multi Panels用于HMI和其他任务，仅限中等复杂程度; 用于PROFIBUS DP网络; 特别适用于狭窄空间情况下机器的直接安装。
优点
-
特别节省空间和低价的解决方案，表现为一个完整系统的形式与软件PLC
-
由于智能选项，具有创新HMI概念
-
由于标准硬件和软件界面，增加了灵活性
设计和功能
在它的功能方面， MP 177相应于TP 177B，但是另外提供装载WinAC MP的可能性－因而具有一个用于可视化和控制任务的紧凑型自动化系统的功能。 保存警报缓冲内容和非易失的WinAC MP数据-没有电池－即使关闭面板同样能够实现。
软件PLC SIMATIC WinAC MP 177的性能范围大致相应于S7-300系统的CPU 313/314的性能范围。 作为完全解决方案，由Multi Panels 和WinAC MP选项组成，这个系统也可作为更小的SIMATIC C7控制系统的替换产品
技术数据
|
显示 |
5.7英寸TFT显示屏， 64K颜色 |
|
分辨率 |
320x 240 像素 |
|
控制器件 |
触摸屏模拟电阻 |
|
用户存储器 |
2048 KB |
|
接口 |
1x RS485, 1x以太网(RJ45)
1x USB |
|
防护等级 |
IP 65， NEMA 4x， NEMA 12前面 当安装时 后面板IP 20 |
|
安装开口 |
198 x 142 mm （宽x 高） |
|
前面板 |
212 x 156 mm （宽x 高） |
|
设备深度 |
45 mm |
|
组态软件 |
WinCC flexible 标准 |
