说明

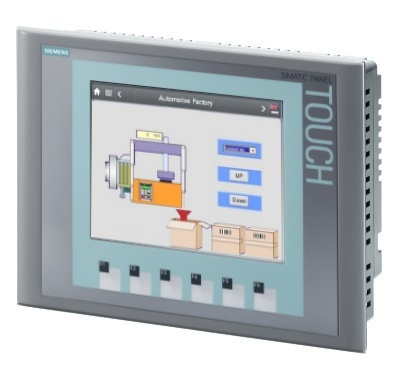

KTP600 Basic color 提供了一个 5.7 英寸触摸屏，以及 6 个触觉反馈键。
它有两种版本：KTP600 Basic color DP 用于 MPI/PROFIBUS DP 连接，而 KTP600 Basic color PN 带有以太网接口。

应用领域

用于有限复杂度的 HMI 任务的面板，根据所选版本，可以满足 PROFINET 或 PROFIBUS网络使用的较高要求，可以与 SIMATIC S7-1200 控制器和其它控制组合使用

优点

• 用于 PROFIBUS 或 PROFINET 环境的 HMI 基本功能

• 170 系列界面的低价格替代产品

• 可以以 32 种可组态语言应用于全球
  （其中 5 种可在线切换）

设计和功能

kTP600 Basic color 配备了 5.7 英寸 TFT 显示屏可以提供 256 种颜色。320 x 240 像素的分辨率可以在合适的尺寸包括颜色表现下下显示不太复杂的操作屏幕，面板可以用电阻模拟触摸屏操作，还配有 6 个自由组态的功能键，它们在执行时可以提供触觉反馈。KTP600 Basic color 是用于中小型的 S7-1200 控制器系统的理想 HMI 组件。它可以使用 WinCC flexible Compact 或者用于 S7-1200 的 STEP7 基本工程组态软件的 HMI 组态软件进行组态。 KTP600 可以提供 500 个变量的 HMI 基本的功能性（报警、趋势曲线、配方）。我们还可以提供入门级产品包，除了包括 WinCC flexible Compact 组态软件的装置外，用 DVD 光盘提供了 SIMATIC HMI 手册汇编，以及一根以太网线。MPI 电缆以及一年软件升级服务的证书，而且所有这些都具有相当大的价格优势。
