描述

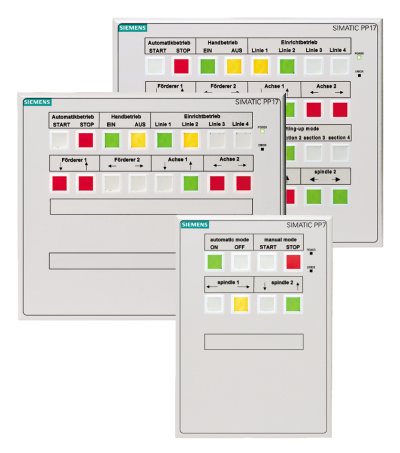

SIMATIC 按钮面板是可以立即投入使用的控制面板，并且可通过 PROFIBUS DP 或 MPI 连接到控制器。它们配备有 8、16 或 32 个预先指定的短行程键，这些键带有寿命较长的彩色表面指示灯。

应用领域

这些坚固耐用的按钮面板是为简单直接的机器操作而设计的。在没有按键和指示灯就无法执行 HMI 功能的任何地方都可以使用，例如机器和工厂的控制台。

优势

• 节省多达 90 % 的时间：无需分别安装按钮、开关和指示灯，也无需分别为其布线

• 可通过直接安装 22.5 mm的标准装置进行扩展

• 按钮和指示灯具有更少的数字量输入/输出模块

• 由于只连接了一个标准总线电缆，因此不会出现配线错误

• 通过背面显示屏指示操作状态和纯文本消息，而无需编程设备，因此便于使用

• 所有按钮面板都可以安装在彼此旁边

设计和功能

预装配的 8、16 或 32 个短行程键可以通过使用滑入式标签分别进行标记。所有按键都配备有寿命较长的彩色表面指示灯，并且可以用作单独的开关。

按钮面板上有 22.5 mm的开孔，用于集成标准装置（例如按钮、指示灯、紧急停止或按键开关）以及其他板载数据输入和输出，因此，可进行灵活扩展。

背面具有微型键盘的显示屏，用以显示操作状态和更改文本格式中的标准设置。

便于使用：所有参数存储在可替换的闪存模块中。
