SIMATIC ET 200AL – 接口模块

ET 200AL 接口模块

ET 200AL 通过 PROFINET 或 PROFIBUS 接口模块连接到总线系统。通过接口模块上层控制器与 I/O 模块之间进行数据交换。

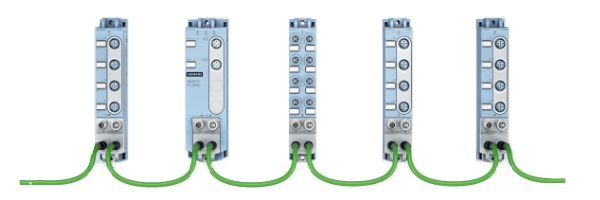

ET 200 AL Anschaltung über IM 157 PN — 带有 PROFINET 接口模块和 I/O 模块的 ET 200AL系统

-

IM 157-Profinet

SIMATIC ET 200 AL IM 157-1 PN

SIMATIC ET 200AL 通过 IM 157-1 PN 接口模块，连接到 PROFINET 网络

具有 RT 和 IRT 实时性
可通过拓扑检测，进行自动启动
自动线序交叉功能
支持 MRP、MRPD 协议
支持 I&M 数据
数据量：输入/输出各 1024 个字节
可通过共享设备，分配给不同的 CPU
支持固件更新
支持 PROFIenergy 功能
支持组态管理功能（选项处理）
2 个独立背板总线，各带 16 个 I/O 模块，即最多可支持 32 个模块
订货号：
6ES7-157-1AB00-0AB0

IM 157-Profibus

SIMATIC ET 200AL IM 157 DP

SIMATIC ET 200MP 可通过 IM 157-1 DP 接口模块，连接到 PROFIBUS 网络

支持 DPV1 从站
支持 I&M 数据
支持固件更新
支持组态管理功能（选项处理）
数据量：输入/输入各 244 个字节
2 个独立背板总线，各带 16 个 I/O 模块，即最多可支持 32 个模块
订货号：
6ES7-157-1AA00-0AB0

To the top of the page

集成于ET 200SP

ET 200AL I/O 模块可通过连接基座 BU-Send 和连接适配器 BA-Send 1xFC 模块集成到 ET 200SP 中。
通过 ET 200SP 接口模块，ET 200AL I/O 模块与上层控制器之间进行数据交换。
ET 200AL I/O 模块的连接电缆与连接适配器相连接。

此时，只需将连接适配器简单便捷地插入到连接基座单元上，并使用螺钉固定即可。

Mixed configuration ET200 AL und ET 200SP — SIMATIC ET 200AL I/O 模块连接到ET 200SP站点上
