接口模块
连接到PROFIBUS或者PROFINET
描述
ET 200pro通过接口模块连接到PROFIBUS或者领先的工业以太网PROFINET总线系统中。
ET 200pro接口模块具有多种类型,包括应用于标准系统中的带有CPU或者不带有CPU的,以及相应的故障安全型。其中IM154- 8 PN/DP CPU是基于S7-300 CPU 315-2 PN/DP设计的,具有相同的功能和架构。
源于接口模块和连接模块分开的设计,从而实现了灵活的连接。并且还支持无线通讯 。
优势
· 有线和无线通讯
· 集成CPU功能
· 集成安全功能
· 完善的诊断功能
设计和功能

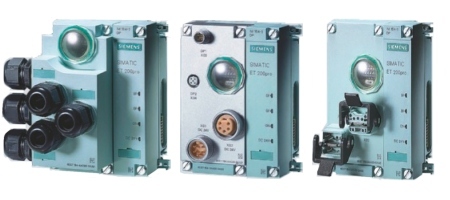

PROFIBUS接口模块
PROFIBUS接口模块可以和3种不同的用于连接总线和供电的连接模块组合。所有的PROFIBUS连接模块的地址设置拨码都是可以看见的,因此可以很方便的读取地址同时终端电阻的拨选也很方便。当进行维修时,连接模块集成的“T”型连接功能,支持只运行部分站点,但不中断整个网络通讯。
· 带有密封套管的直接连接
可提供高达16 A的负载电流,连接电缆截面积可达2.5 mm²。
· ECOFAST (供电和通讯的现场安装系统)
标准化的西门子连接技术,用于免控制箱的分布式系统,基于总线和供电的混合电缆。
· M12, 7/8'': 应用广泛的标准连接头。

PROFINET接口模块
PROFINET接口模块(IM)带有两个交换机端口,可以方便的构建线性构架。采用PROFINET每个站点可以支持更多的参数,因此可以支持更多的高性能/功能模块。接口模块既可以采用成熟的M12 7/8"连接方式,也可以采用推拉式连接技术。
无线数据传输接口模块
IM 154-6 PN HF IWLAN支持通过无线连接的方式将ET 200pro连接到上层的PROFINET IO控制器。
IM 154-6 PN HF IWLAN作为IWLAN接入点(例如SCALANCE W)的客户端连接到无线网络中,标准的和安全相关的应用均可通过无线的方式与PROFINET连接。
集成的web服务,可以很方便的进行设置和参数化。加密及身份验证的一些现代的方法可以确保高度的数据安全。可选附件包括天线和天线电缆。


CPU模块
IM154- 8 PN/DP CPU其功能是基于S7-300 CPU 315-2 PN/DP,具有相同的功能和结构。故障安全型的IM154-8FX PN/DP F-CPU适用于安全相关的应用。
IM154-8 PN/DP CPU及相应的安全型号,具有两个接口
· 一个MPI/ PROFIBUS DP的混合接口,和
· 一个PROFINET接口,带有3个端口
IM 154-8 PN/DP CPU支持PROFINET IO(可以连接多达128 个设备)和PROFINET CBA,也可以作为PROFIBUS DP主站连接124个从站。
IM 154-8 PN/DP CPU不仅仅兼容S7-300 CPU的程序,并且具有更高的数据保持功能(掉电数据保持)。独立的维护报警LED指示。由于有MMC卡,所以模块更换更方便。固件可以通过网络进行更新。
此外,内置网页功能,包括状态、诊断,以太网的时钟同步(NTP)都支持。开放的以太网通讯(TCP/IP, UDP, ISO-on-TCP)保证了可靠高速的数据交换。
可以减少中央处理器的负担,工厂的各个部分可以独立的进行配置、调试、诊断和操作。
技术数据
IM 154-1 DP IM 154-2 DP HF IM 154-4 PN HF IM 154-6 PN HF IWLAN IM 154-8 PN/DP CPU
PROFIBUS x x x
PROFINET x x x
传输速率 12 MBit/s 12 MBit/s 100 MBit/s 54MBit/s 100Mbit/s
2端口交换机 x x x
CPU-功能 x
Failsafe通讯 x x x x
连接形式:
M12 7/8" x x x x
直接连接 x x
ECOFAST x x
RJ45 x x
SCRJ FO推拉式电源连接 x
无线 x
接口模块 IM 154-6 PN HF IWLAN
功能 PROFINET无线连接
WLAN标准 IEEE 802.11 a/b/g/h/e/i
频段 2.4 和 5 GHz
传输速率 54 MBit/s
WLAN服务 优化的介质访问
无扰的无线信元切换
防干扰机制
