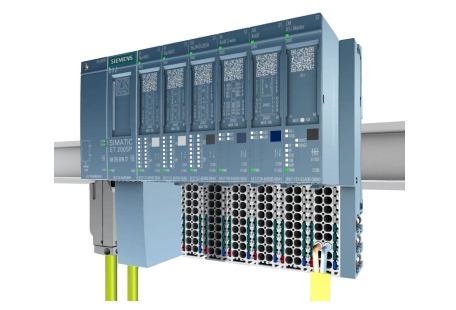

ET 200SP AS-i主站通讯模块

AS-i 主站可以将现场设备简单的集成到新一代分布I/O ET 200SP中

订货号：3RK7137-6SA00-0BC1

优势

• 灵活的应用源于模块化的设计

• 外形紧凑（目前最小的AS-I主站模块）

• 扩展的诊断功能

• 可选的故障安全功能，可达SIL 3/PL 等级

技术特性

• AS-i 主站符合V3.0规范

• 每个主站支持62个节点

• I/O信号在过程映像中的传输和PROFINET相似

• 集成模拟量处理功能

• AS-i 电缆诊断

• 通过软件设置F-地址，无需手动拨码

Enlarge

ET 200SP IO-Link 主站

ET 200SP IO-Link主站模块是基于当前IO-Link规范 V1.1，允许在主站中始终存储IO-Link的设备参数，这就意味着当替换一个设备时，当前的参数会自动传输到新的IO-Link设备上，无需额外的工作。ET 200SP IO-Link主站模块的特殊性在于，不仅仅是设备参数会自动存储，而且主站参数也会自动保存，因此，在替换设备时，无论是主站还是设备，可以不需要编程设备，无需备份数据。

订货号：6ES7137-6BD00-0BA0

• 单个电子模块宽15mm

• IO-Link设备电缆最长: 20 m

• 每个模块4个 IO-Link端口

• 每个模块最大32字节输入和32字节输出；可以通过S7-PCT进行单独调整·

• 支持固件更新

• 支持识别和维护数据I&M

• COM1, COM2 and COM3数据传输速率 COM1 (4.8 kBd)、COM2 (38.4 kBd)、COM3 (230.4 kBd)

• 每通道操作模式：IO-Link, SIO或者未激活，；通过S7-PCT调整

• 支持设备和主站替换，无需额外编程（由于E-coding）

Enlarge

ET 200SP CM PtP 串行通讯模块

ET 200SP CM PtP串行通讯模块，具有一个串行接口，扩展了 ET200SP 系统的产品系列。物理接口 RS232 / RS422 / RS485，适用于 Freeport (ASCII 协议)、3964(R)、USS 和 Modbus RTU。

订货号：6ES7137-6AA00-0BA0

• 单个电子模块宽15mm

• 最大传输率115.2 kbps

• 集成协议：3964(R)、Modbus 主站 (RTU)、Modbus 从站 (RTU)、自由口和带指令的 USS

• 支持固件更新

• 支持识别和维护数据I&M

• 诊断中断

Enlarge

ET 200SP 工艺模块TM Count 1×24V

TM Count 1x24V 工艺模块采用 24V 输入信号，是一种通用型计数器模块，适用于计数和测量任务以及使用增量式编码器进行的位置检测。此新型模块可以测量转速和频率并进行高达 200 kHz 的信号采集，因此也适用于复杂的任务，如包装、食品加工或造纸领域的应用。

订货号：6ES7138-6AA00-0BA0

• 支持的编码器/信号类型：

- 24V增量型编码器，带有或不带有信号N

- 具有方向信号的24V脉冲编码器

- 不具有方向信号的24V脉冲编码器

- 用于向上和向下计数脉冲的 24V 脉冲编码器

• 最大计数频率200 kHz（4倍频检测 800 kHZ）

• 集成的DI：3个数字量输入用于控制计数过程，保存或者设定计数器值

• 集成的DO：2路数字输出用于快速反应取决于计数器读取或者测量值

• 计数功能：可设定的计数范围+/- 2^31位

• 测量功能：灵活调整测量时间和选择输出单位

• 诊断中断：例如在负载电压故障或者编码器故障时

• 可配置的硬件中断

• 支持的系统功能：等时模式，固件升级，识别和维护数据I&M

• 通过ET 200SP分布应用

Enlarge

AI 电能表
能量测量模块可以提供40多个用于能源管理的测量值。记录1相或者3相电网的电气参数，最高400V AC，精度+/-0.5%

订货号：6ES7134-6PA00-0BD0

• 操作模式1：周期和非周期访问测量值，32字节输入数据/12字节输出数据

• 操作模式2：非周期性访问测量值，2字节输入数据/2字节输出数据

诊断

• 过载（可调整的耐受值，和耐受时间）

• 过电压，欠电压

• 负载电压

• 上限值，下限值

Enlarge

数字量输入模块 (DI)

• DI 8x24VDC 标准型，模块诊断，基座单元类型A0，订货号 6ES7 131-6BF00-0BA0

• DI 16x24VDC 标准型，模块诊断，基座单元类型A0，订货号 6ES7 131-6BH00-0BA0

• DI 8x24VDC 高性能型，通道诊断，基座单元类型A0，订货号 6ES7 131-6BF00-0CA0

数字量输出模块 (DQ)

• DQ 4x24V DC/2A 标准型，模块诊断，基座单元类型A0，订货号 6ES7 132-6BD20-0BA0

• DQ 8x24V DC/0.5A 标准型， 模块诊断，基座单元类型A0，订货号 6ES7 132-6BF00-0BA0

• DQ 16x24V DC/0.5A 标准型，模块诊断，基座单元类型A0，订货号 6ES7 132-6BH00-0BA0

• DQ 8x24V DC/0.5A 高性能型，通道诊断，基座单元类型A0，订货号 6ES7 132-6BF00-0CA0

• RQ 4x120VDC-230VAC/5A NO 继电器输出，标准型，基座单元类型B0，订货号 6ES7 132-6HD00-0BB0

Enlarge

模拟量输入模块 (AI)

• AI 4xI 2/4 线制，标准型，16 位精度，模块诊断，基座单元类型A0、A1，订货号 6ES7 134-6GD00-0BA1

• AI 4xU/I 2 线制，标准型，16 位精度，模块诊断，基座单元类型A0、A1，订货号 6ES7 134-6HD00-0BA1

• AI 4xRTD/TC 2/3/4 线制，高性能型，16 位精度，通道诊断，基座单元类型A0、A1，订货号 6ES7 134-6JD00-0CA1

• AI 2xU/I 2/4 线制，高速型，16 位精度，通道诊断，基座单元类型A0、A1，订货号 6ES7 134-6HB00-0DA1

模拟量输出模块 (AQ)

• AQ 4xU/I 标准型，16 位精度，模块诊断，基座单元类型A0、A1，订货号 6ES7 135-6HD00-0BA1

• AQ 2xU/I 高速型，16 位精度，通道诊断，基座单元类型A0、A1，订货号 6ES7 135-6HB00-0DA1
