说明

Enlarge

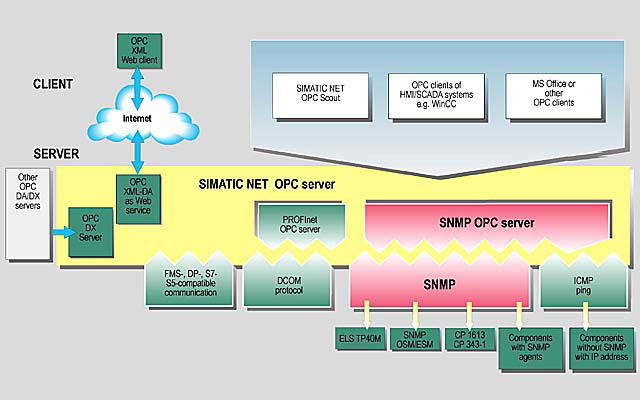

SNMP OPC 服务器软件为所有的SNMP设备提供诊断和配置。该OPC服务器使用SNMP协议来执行SNMP设备的数据交换。所有的信息可以被集成到OPC兼容的系统中，如WinCC HMI系统。这使得过程和网络诊断可以结合到HMI系统中。

详细信息

• 以6中语言配置
  英语、德语、法语、意大利语、西班牙语、汉语。

• 集成至STEP 7
  OPC服务器的配置是集成到STEP硬件配置应用中了的。STEP 7项目中已经配置好的S7模块可以被直接传输。作为STEP 7的备选，OPC服务器的NCM PC(包含SIMATIC NET CD中)亦可用于执行配置。

• 通过"自动发现"的快速配置
  在STEP7 V5.3+SP3和更高的版本中, 所有的以太网设备可以通过它们的IP地址和/或SNMP协议(SNMP V1)被检测到，然后被传输到配置中。SIMATIC NET SNMP OPC服务器使用DCP协议提供PROFINET设备的检测。

• 协议和接口
  来自任意的SNMP设备(SNMP V1)的数据出现在OPC接口上。带SNMP功能的下列西门子产品都被明确地测试了的：
  SCALANCE X, W, OSM, ESM
  带SIMATIC NET CP的WinAC/LC
  SIMATIC S7 300/400 CP 和 CPU
  PROFINET设备, 如ET200 S

• OPC服务器
  OPC服务器的配置是集成在STEP 7硬件配置应用中的。来自STEP 7项目的已经配置好的S7模块可以被直接地传输。作为STEP 7的备选，OPC服务器的NCM PC(包含SIMATIC NET CD中)亦可用于执行配置。

• OPC接口(客户端/服务器)
  OPC DA
  OPC A&E
  OPC XML-DA

• 客户端不依赖于操作系统
  允许非Windows OPC客户端被连接

• 友好的防火墙
  数据也可通过互联网进行交换

• 支持的HMI和过程控制系统
  SIMATIC HMI 系统
  - WinCC (V5.x 和更高)
  - WinCC 灵活的
  - Protool Pro RT

• SIMATIC PCS7 过程控制系统
  PCS7 (V6.0 +SP3 和更高的版本)
  当使用的是PCS7应用时，SNMP变量和消息文本在WinCC中使用SNMP映射(STEP 7组件)来被自动地产生。

• SIMATIC资产管理
  使用SIMATIC, 使用中的硬件组件(组件)的维护和诊断状态被显示在面板上，相应的组件有不同的视图。针对PC或以太网组件的信息是通过SNMP OPC服务器而提供的。(PCS 7 维护)

• SIMATIC维护站
  该维护站可视化来自一个装置的包含网络在内的所有自动化系统的维护信息。针对PC或以太网组件的信息是通过SNMP OPC服务器而提供的。(SIMATIC维护)

• 任意带OPC客户端的非西门子HMI系统用于
  - 数据访问 (OPC DA)
  - 警报和事件 (OPC A&E)
  - XML数据访问 (OPC XML DA)

• 操作系统
  配置和运行时软件: Microsoft NT, 2000, XP and 2003 Server

• 应用示例
  在以下的地址中您可以找到集成SNMP OPC服务器到SIMATIC HMI系统中的应用示例：
