说明

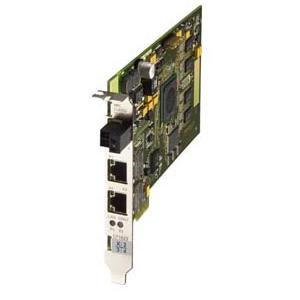

CP 1623 是配备固有微控制器的 PC 卡，适用于对数据传输速率、数量结构和计算机资源有较高要求的 PCI- Express 标准格式内工业以太网。

特性

• 可通过集成式微处理器来减轻主机处理器的负担

   集成式微处理器可自动执行协议堆栈。 ISO、TCP/IP 和 UDP 传输协议。 可为 PG/OP

   讯、S7 通讯和开放式通讯 (SEND/RECEIVE 功能) 提供通讯服务。

• 从 PCI 向 PCI 的创新，x1

   用于带有 PCIx1 插槽技术的现代化 PC 内。 插槽具有向下兼容性，即无论哪种

   插槽   （例如 x4、x8 等等），CP 都匹配，由此提高使用的灵活性。

• 采用集成式 2 端口交换机，可节约成本

   使用集成式 2 端口交换机便于构架线性结构，借此连接其它 PC/网络组件，无需

    辅助硬件。

• 使用千兆级界面

    采用 RJ45 标准连接技术的两个电信号端口适用于 10/100 至 1000 Mbit/s 的传

    输速率。

• 外部电源可在 PC 发生故障后确保交换机正常工作

    即使在 PC 关闭之后，可选的外部电源也可使交换机保持正常工作。 线形拓扑

    结构中必须使用该选项，以避免整个网络区段停止工作。

• 带有 S7-REDCONNECT 的冗余式网络结构

   结合 S7-REDCONNECT 软件一起使用，可实现与具有较高使用率的 S7-400H 系统

   进行通讯。 通过标准连接和备用连接控制具有较高使用率的 S7 通讯。 在连续

   运行中，监控 S7 通讯，并在出现故障时进行切换。使用 S7-REDCONNECT 隐藏

   PC 应用的 S7 通讯。在觉察不到的情况下应用的故障识别，需要时还可进行切换、

   通讯监控和同步。

• 时钟同步

   可通过网络自动同步 PC 的时钟时间。

• OPC 作为标准接口

   可通过 OPC 很方便地将应用程序与通讯系统相连，例如 Office 应用程序。

• NCM PC 和 STEP7 的统一操作方法

   NCM PC 和 STEP 7 采用统一的设计功能，您可以一如既往地使用您的设计技巧。
