说明

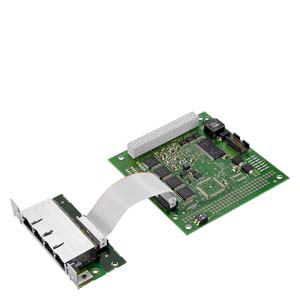

CP 1604 可将 PCI-104 系统连接到 PROFINET IO 上。

用 CP 1604 支持 PC 上的高性能控制任务（基于 PC 的控制、数字控制、机器人控制）。

通过 IRT（同步实时），CP 特别适合用于运动控制领域中难于进行同步控制、对时间要求极为苛刻的应用情况。

集成式 4 端口交换机不仅可以实现价格低廉的系统解决方案，并且还能构建不同的拓扑结构。

CP 1604 可使 PCI-104 系统与 PROFINET IO 控制器和/或 PROFINET IO 设备之间进行通讯。

通过开发工具包 DK-16xx PN IO 可以将组件集成到任意操作系统中。

特性

• 实时以太网与 ASIC ERTEC 400 inside使用 ASIC ERTEC 400 可对硬件进行保护，实时通讯预处理功能可明显提高性能

• 采用集成式 4 端口实时交换机，可节约成本集成 ASICS ERTEC 400 后，即有一个具备 IRT 功能的 4 端口实时交换机。 该交换机可实现价格低廉的系统解决方案，并构建不同的拓扑结构

• 外部电源可在 PC 发生故障后确保交换机正常工作即使在 PC 关闭之后，外部电源选项功能也可使交换机保持工作。 若使用交换机时，必须使用该选项，以避免整个网络区段停止工作。

• 开发工具包 DK-16xx PN IO： 可轻易移到任意一个基于 PC 的操作系统中可极为方便地集成于任意一个操作系统之中。 因为已在 CP 1604 的固件中实现了全部 PROFINET IO 功能，所以仅需将组件驱动程序及 IO-Base 软件移植到操作系统中。 您可以免费订购的开发工具包 DK-16xx PN IO 包含有 CP 1604（作为 PROFINET IO 控制器）的驱动程序和 IO-Base 软件、Linux 系统下的 IO 设备（源代码形式）以及内容详尽的移植说明。

• 易于使用的 IO-Base 编程接口与 PC 应用程序的接口设计为 IO-Base-Library 形式。 可提供 C 应用程序所需的所有功能，以便能够与 PROFINET IO 设备进行通讯。 通过 IO-Base 接口可以在连接为 PROFINET IO 控制器时，直接访问过程数据。

• CP 1604 作为 PROFINET IO 控制器和/或作为 PROFINET IO 设备CP 1604 既可以作为 I/O 控制器，也可以作为 PROFINET I/O 设备用于 PROFINET 应用之中。

• 从 PROFIBUS 转换成 PROFINET 易如反掌使用 CP 1604 同样可以十分轻松地通过 I/0-Base 接口将带有 DP 接口的 PROFIBUS 组件 CP 5613/CP 5614 转换成 PROFINET。

• NCM PC 和 STEP7 的统一操作方法NCM PC 和 STEP 7 采用统一的设计功能，您可以一如既往地使用您的设计技巧。
