系统电缆 为 S7-300/400和 ET 200M
为有效连接 SIMATIC S7-300/400和 ET 200M 的输入和输出模块，SIMATIC TOP connect 提供了两个布线系统： 用于在现场快速清晰地连接传感器和执行器的完全模块化连接以及便于在控制机柜中进行连接的柔性连接。

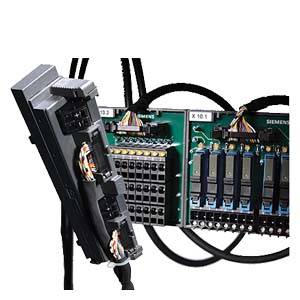

完全模块化连接
Siemens 针对个性化要求开发了智能的模块化系统： 适用于 SIMATIC S7-300 和 S7-400 的 I/O 模块的完全模块化连接。利用这种连接，可以根据需要组合前连接器模块、连接电缆和连接模块。
完全模块化连接减少了接线工作量，消除了故障源，如单线接线时前连接器和端子排极性接反产生的故障。 此外，具有信号自适应能力的连接模块由于完全省去了更多组件的接线工作，例如单独的耦合继电器的接线，因此消除了附加成本。 统一清楚的连接图减少了测试时间，如果出现故障，也便于故障排除。 由于采用标准件，组态也更迅速更容易。材料成本稍微高一些，但由此节省的时间足以补偿多出的成本支出。
优势一览
-
快速经济接线
-
减少接线错误和测试时间
-
控制柜接线条理清楚
-
可灵活的通过前连接器模块或连接模块连接数字和模拟信号的电源电压
-
控制 24 V 负载，最大可达 4 A 和 500 Hz
-
由于模块化系统设计，出现故障时可以快速容易更换各个单独元件。
-
选择预组装的圆形电缆或圆形护套带状电缆
可在此找到 SIMATIC TOP connect 完全模块化连接的各个组件的附加信息和订购信息。
活动连接
活动连接的软连接由整齐捆扎的单芯组成，这些电线在前连接器已连接。 芯线横截面是 0.5 mm²，也可传导更大的电流。
单芯可敷设到控制柜中的任何元件 – 迅速、容易、灵活。 由于每根芯线通过与模块连接点对应的印刷编号清楚地标记 – 不再会导致混淆。 控制柜中总是井井有条。
优势一览
-
单芯可直接敷设到控制柜中的每个元件
-
减少接线工作：只需将预组装电缆插入 I/O 模块
-
可传导更大电流：横截面较大，压降较小
-
容易接线： 芯线上印制的编号与前连接器上的连接点对应
-
通过成束捆扎单芯使控制柜接线更加条理清楚
-
前连接器提供螺钉连接和压接连接
-
选择的螺钉连接版本提供 UL/CSA 认证的单芯
可在此找到 SIMATIC TOP connect 柔性连接的各个组件的附加信息和订购信息。
