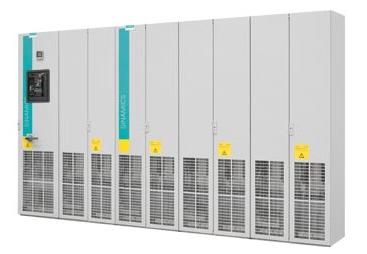

SINAMICS S120 CM 高性能多机驱动变频调速柜
多电机复合驱动的完美解决方案
概述
用于工业机械工程组态和工厂建设的高性能应用的模块式机柜装置解决方案可以配备 SINAMICS S120 CM 高性能多机驱动变频调速柜。该机柜模块特别适用于多台驱动系统必须协调工作的应用。这种驱动系统一般由多个电机模块构成，这些电机模块通过普通的直流链接互联, 而电机模块有中央电源模块供电。这种组态使各个驱动系统可以相互交换能量，并且可以实现紧凑式、经济高效的设计。 通常可以使用额定功率比所连电机模块总功率更低的电源模块。这样就降低了空间占用和支出。SINAMICS S120 CM 还可以安装具有更高功率输出的单个电机驱动系统。例如 具有 24 脉冲输入的 4.5MW 驱动器可以通过连接多个电源和电机模块来实现。
技术数据一览
SINAMICS S120 CM 可以提供 3 AC 380 V - 3 AC 690 V 的线电压。机柜装置提供的防护等级从 IP20 到 IP54.
可以提供以下机柜模块： :
|
型号 |
功能 |
功率范围 |
|---|---|---|
|
电机模块 |
所连接电机的变频器 |
340 - 480 V: |
|
基本电源模块 |
6 脉冲无调节供电装置，用于给所连电机模块供电 |
380 - 480 V: |
|
调节型电源模块 |
6 脉冲调节供电/再生反馈装置，包括给所连电机模块供电的电源净化滤波器 |
380 - 480 V: |
|
制动模块 |
在出现再生操作时，中央制动斩波器是再生电源模块的一种经济有效的替代方案 |
380 - 480 V: 500 kW, 1000 kW |
|
线路连接模块 |
带有与市电连接的组件的电源连接模块，例如负载隔离开关，即线路断路器 |
380 - 480 V:250 A - 3200 A |
|
*) 并联时的功率 |
||
进一步的产品定义正在准备中。
安全功能
STO, SS1;
SLS, SSM, SOS, SS2:需要 sin/cos 编码器用于机柜和底盘装置
客户获益
SINAMICS S120 CM 包含了多个独立模块，它们可以完美的协调工作。电源和通讯连接使用的标准接口意味着各个机柜模块个根据需要进行组合。这使用户可以根据自己的应用情况组态实现最佳驱动方案。不仅如此，丰富的选配件产品还可以灵活的满足各种工厂特有要求。在工厂中，驱动系统极其紧凑的结构设计和丰富的预组态可能性可以有效地节省空间，并实现与安装和现场调试相关的时间和成本最小化。
当然，毫无疑问，机柜模块还可以提供 SINAMICS S120 CM 驱动系统的优点：
-
通过分离控制模块和电源部分实现了更高等级的灵活性。
-
一个控制模块最多可以连接 4 个矢量驱动系统。除了安全、节省成本的设计，它还允许各个驱动器直接交换信息——因此解放了更高等级的现场总线。
-
DRIVE-CLiQ 是驱动系统内的新接口，可以让基本的 SINAMICS S120 CM 驱动器组件包括电机和编码器互相进行快速可靠的通讯。
-
标配集成了 PROFIBUS-DP 接口，使 SINAMICS S120 CM 可以连接更高等级的自动化系统，如 SIMATIC 或者 SIMOTION。
-
标准集成的 SIZER 和 STARTER 可以在对驱动系统进行工程组态、调试和查找故障（诊断）时提供可视化支持。
-
Safety Integrated 功能 STO 和 SS1 与 S120 底盘装置相似。
典型应用
模块式驱动系统 SINAMICS S120 CM 特别适用于需要多部电机同时工作的驱动任务。典型的例子如：
-
移动：传送带、起重机轮船驱动系统、测试台、横向切断机、换辊装置、槽轮排种器
-
加工：绕线机/放线机、超前/跟随驱动系统、轧光机、机械压力机、印刷机、轧机驱动系统
