SINAMICS V90 产品信息

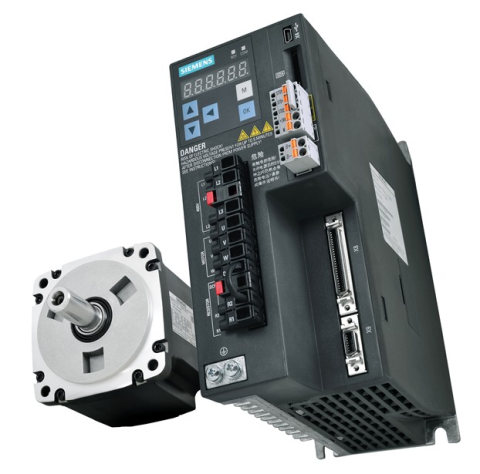

SINAMICS V90 驱动器与 SIMOTICS S-1FL6 电机组成的伺服系统是面向标准通用伺服市场的驱动产品。其具有调试简单、性能卓越、稳定可靠等特性；配合SIEMENS PLC, 能够组成一套完善的、经济的、可靠的运动控制解决方案, 轻松实现位置控制，速度控制等多种控制方式。

SINAMICS V90 伺服驱动系统特点概述

伺服性能优异

• 自动优化功能使设备获得高动态性能

• 自动抑制机械谐振

• 1 MHz 的高频脉冲输入

• 20 位分辨率的多圈绝对编码器

性价比高

• 多种控制模式：外部脉冲位置控制、内部设定值位置控制、速度控制和扭矩控制

• 内部定位功能

• 全系列内置制动电阻

• 抱闸无需外部继电器

操作简便

• 快速便捷的伺服优化和机械优化

• 简单易用的 SINAMICS V-ASSISTANT 调试软件

• 参数拷贝

运行可靠

• 宽电压范围：380 V ~ 480 V，-15% /+10%

• 高品质的电机轴承

• 电机保护等级IP 65，标配油封

• 集成安全扭矩停止 (STO) 功能

•  驱动和电机的稳定配合

SINAMICS V90 技术数据

功率范围：                 0.4 kW ~ 7.0 kW

输入电压：                 三相交流 380 V ~ 480 V（-15 % / +10 %）

控制模式：                 外部脉冲位置控制、内部设定值位置控制、速度控制和扭矩控制

SIMOTICS S-1FL6 产品信息

SIMOTICS S-1FL6 为永磁同步伺服电机。先进的设计和生产工艺，保证了电机的高质量；优化的设计，保证了电机的性能；紧凑型的结构设计，易于在狭小空间的安装；自锁式的快插街头，使得电机的安装变得极为容易。

SIMOTICS S-1FL6 技术数据

额定扭矩：                 1.27 Nm ~ 33.40 Nm

额定速度：                 2000 rpm 或 3000 rpm

编码器类型：             增量编码器 TTL 2500 S/R（13 位分辨率）
                                     绝对编码器（20 位分辨率）

保护等级：                 IP65，自冷却

可选：                         抱闸

轴伸端类型：             光轴或带键轴

SINAMICS V90 伺服驱动系统典型应用

• 装卸机：如码垛机

• 包装机：如贴标机、枕式包装机

• 自动组装机

• 刀具切换机

• 印刷机：如丝网印花机

• 缠绕机

• 金属成型机：如折弯机
