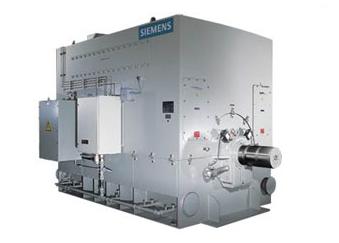

H-modyn
使用与带有行业特有的用户要求的应用和行业的各种驱动器解决方案
概述
H-modyn 针对感应电机、同步电机和发电机的机械适用于整个加工工业。无论是石油和天然气、离岸应用、化工、钢铁、水/废水处理、风选、制浆/造纸，还是其他领域 - 都能找到合适的机器。
技术数据一览
|
标准型号 |
可选 |
|
|---|---|---|
|
额定电压/频率： |
10 kV / 50 Hz; |
6 kV / 50 Hz |
|
结构类型： |
IM B3 (IM 1001) |
|
|
防护等级： |
IP55 |
IP56, WP II |
|
冷却类型： |
IC 81 W |
IC 86 W, IC 616 |
|
轴高： |
800, 900, 1000, 1120 mm |
|
|
额定功率： |
6 - 50 MW |
|
|
极数： |
2 - 6 |
|
|
轴承： |
套筒轴承， |
- DE 定位轴承 |
|
速度： |
常速，变速 |
|
|
符合标准： |
IEC, EN, DIN, VDE |
NEMA, 规范 (如船舶、石油和天然气) |
特点
H-modyn 三相机械由于其极其紧凑的结构设计而与众不同，这是对所有相关的装配件和组件进行优化的结果。例如，通过中心法兰连接的套筒轴承，我们可以实现轴承间更短的距离，这意味着可以有效缩短整个机器的长度。而且不仅如此，机器的高度也可以通过水平布置冷却器而有效降低。
在 H-modyn 上，主接线盒以及辅助接线盒都安装在电机机座上，无需连接带有集成冷却器的安装盖。这意味着绕组连接与机盖是分开打，可以把机盖提起来而无需松开任何连接。基座高度和安装盖之间的比例合理，实现了极低的安装高度和起重机吊装高度。
客户获益
|
特点 |
客户获益 |
|---|---|
|
功率密度高，结构紧凑 |
电机总体尺寸更小，空间要求低、重量轻 |
|
优化了效率，高效的冷却系统 |
运行成本低 |
|
VPI MICALASTIC 高压绝缘 |
高可靠性，长工作寿命 |
|
在以下方面优化了机器设计： |
可针对各种应用定制机器 |
|
机盖与电气连接分离 |
维修和安装简单 |
|
水平布置热交换器，基座高度与安装盖高度比例合理 |
机器矮，安装高度低 |
|
模块式冷却系统设计 |
可以集成到各种工厂和系统组态中 |
|
噪声低 |
可以满足健康和安全性要求 |
典型应用
-
压缩机
-
泵机
-
发电机
-
精炼机
-
鼓风机
