工业电机
适用于非爆炸性环境中标准及特殊应用的低压电机
一般说明

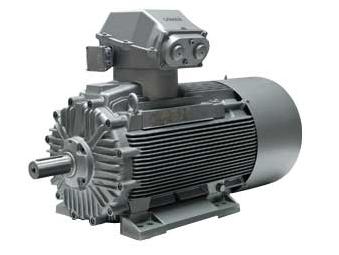

基于成熟可靠的标准平台，Loher 可精确地根据具体项目对其电机进行调整，这些电机无论是在机械设计、电气设计还是在特殊监视设备与冷却方式上，都具有非常高的灵活性。这样就会产生针对特定装置或系统、应用或客户技术规格而完美量身定制的独特驱动装置。
这些灰铸铁电机的所有参数都已经过优化，即绕组和转子针对环境条件进行了最佳调整。因此，可以取得最佳效率和功率因数值（无降额）。结果是对输入电源的负荷降到最低，从而节约了电能。
这些电机分为以下类型：表面冷却型 (t.e.f.c.)、水冷型以及功率高达约 500 kW 的制动电机。除通常的结构型式外（其中，轴和法兰也符合 NEMA），还可提供特殊极数、变极型号、高转速设计以及特殊冷却方式，可精确满足客户的技术要求。
我们的优势还包括可采用特殊电压、特殊频率、特殊绝缘以及变频器操作。采用特殊轴承设计、适用于极高径向和轴向力（推力）的型号尤其值得注意。
技术数据概览
|
表面冷却型 (t.e.f.c.) |
水冷型 |
制动电机 |
|
|---|---|---|---|
|
A...A |
ANWA |
ABGA |
|
|
电机： |
1PS0（符合 EN 和 IEC 的工业电机） |
||
|
轴高： |
机座号 071 至 355 mm（标准电机范围） |
机座号 160 至 355 mm（标准电机范围） |
机座号 090 至 250 mm（标准电机范围） |
|
功率范围：（50 Hz 型号） |
高达 315 kW（在热量上可应用至温度等级 B，TU = 40 °C） |
高达 500 kW（在热量上可应用至温度等级 B，水进口温度为 20 °C） |
高达 55 kW，适用于 32 至 400 Nm 的制动转矩 |
|
极数： |
2 - 12 极；特殊型号的极数也可以更高 变极 - 2 个转速，如 4/2、8/4、12/6 - 3 个转速，如 8/4/2、8/6/4 （Dahlander 或单独绕组）（平方率或恒转矩应用） |
2 - 6 极 |
2 - 8 极 |
|
电压范围： |
高达 1000 V |
高达 690 V |
高达 690 V |
|
额定电压： |
符合 IEC 60038 的所有通常电压和电压范围 但也可根据客户应用采用非标准电压和/或频率 |
||
|
工作模式： |
S1 及其它 |
||
|
防护等级： |
IP55、IP56 直至 IP68 |
IP56、IP66（根据要求，可提供更高防护等级） |
IP55, IP56, IP66（根据要求，可提供更高防护等级） |
|
冷却方式： |
IC 411、IC 416，但也可采用特殊冷却方式，如非通风式 IC 410 |
IC 71 W |
IC 411, IC 416 |
|
结构型式： |
IM B3、IM B5、IM B35、IM V1、IM V3、IM V5、IM V18、IM B14、IM B34（特殊） |
IM B3、IM B6、IM B7、IM B8、IM B9、IM B15、IM V5、IM V6、IM V8、IM V9IM B5、IM B35、IM V1、IM V3、IM B34、IM B14、IM V18、IM V19（特殊） |
|
|
外壳： |
所有 1PS0 电机均采用灰铸铁外壳 |
||
|
轴承： |
滚珠轴承（标准）和适用于较高轴向（推力）和径向力的特殊轴承 |
||
|
标准： |
IEC, EN, DIN, VDE |
||
|
保护类型： |
无 |
||
|
噪音水平： |
所有电机在噪音方面都经过优化（噪音限值符合 EN 60034-9），2 极电机 (GG3) 可提供低噪音型 |
所有电机在噪音方面都经过优化（噪音限值符合 EN 60034-9） |
|
功能特点
表面冷却型 (t.e.f.c.) – 选件65
-
FS 160 的再润滑系统 - FS 132 的 SPM 喷嘴 – 不锈钢螺钉/螺栓 - 较大型连接系统
-
FS 132 的附加接线盒 - FS 132 的防冷凝加热器 - FS 132 的冷凝水排放管
-
对于 FS 250 及以下型号的电机，PTC 热敏电阻作为唯一保护方式 (TMS)
-
PTC 热敏电阻作为附加保护 (TMS)
-
也可针对 60 Hz 提供（调整绕组 – 提高额定功率）
-
所有电机的绝缘材料等级为 H
-
所有电机均具有符合 NEMA 标准（出版物编号 MG1）的电气设计
-
可按照 NEMA 对法兰和轴端进行设计与实施
-
特殊型号 例如：强制通风（适用于变频器操作），安装转速编码器，采用非标准轴端，带止挡，采用特殊漆层，低温（低至 -60 °C）
-
转速达 12,000 rpm 的高转速电机
水冷型 – 选件
-
SPM 喷嘴 – 不锈钢螺钉/螺栓 – 较大型连接系统
-
建议将 PTC 热敏电阻作为附加保护 (TMS)
-
根据客户技术规格进行特殊机械设计
-
所有电机的绝缘材料等级为 H
-
所有电机均具有符合 NEMA 标准（出版物编号 MG1）的电气设计
-
可通过符合 NEMA 的法兰和轴端来设计和实施法兰式电机
制动电机 – 选件
-
所有抱闸（单片式、弹簧操纵式）均针对温度等级 F 进行设计
-
可提供制动转矩更高以及具有其它极数的电机
-
也可提供安装风扇（用于强制冷却）和/或转速编码器
-
可针对极高的磨损程度，更加方便地调整空气间隙
-
根据客户技术规格进行特殊机械设计
-
也可针对 60 Hz 提供（调整绕组 – 提高额定功率）
-
所有电机的绝缘材料等级为 H
-
所有电机均具有符合 NEMA 标准（出版物编号 MG1）的电气设计
-
可通过符合 NEMA 的法兰和轴端来设计和实施法兰式电机
客户利益
-
十分灵活：满足特殊需要=> 针对特殊要求进行调整
-
只使用优质部件=> 用于实现极高的运行可靠性和长使用寿命
-
电机参数经过优化（经过调整的绕组形式及转子）=> 用于通过最佳功率因数实现极高效率
-
水冷却=> 外形尺寸更小，额定功率提高，惯性矩低，噪音低
-
制动电机=> 适用于较高分断频率的分断操作，恒定抱闸激活和禁用时间，长使用寿命
典型应用
-
泵
-
压缩机
-
风机
-
挤出机
-
可在这些应用中作为通用驱动装置使用
-
隧道钻掘机
-
举升设备
-
行走机构
-
起重机
